Hàn dán xuyên nhiễm bẩn bao bì (Seal-Through Contamination) là kỹ thuật sử dụng lớp polymer dán nhiệt đặc chủng có chỉ số chảy cao và khả năng bao bọc dị vật, giúp triệt tiêu hiện tượng xì mép khi miệng túi dính bụi bột hoặc dầu mỡ. Nhờ cơ chế chảy tràn linh động và hòa tan váng dầu, mối hàn vẫn duy trì trên 85% lực dán dính tiêu chuẩn, bảo đảm kín khít cho dây chuyền đóng gói tốc độ cao.
Định nghĩa kỹ thuật về hàn dán xuyên nhiễm bẩn (Seal-Through Contamination):
Trong công nghệ bao bì màng ghép, hàn dán xuyên nhiễm bẩn là năng lực của lớp hàn dán (sealant layer) khi nóng chảy có thể cô lập, đẩy bật hoặc đồng hóa các tạp chất hữu cơ và vô cơ bám trên bề mặt mép hàn dưới tác động của nhiệt độ và áp suất ngàm, tạo liên kết kín khít liên tục mà không sinh ra bọt khí vi mô.
Cơ chế gây lỗi xì mép hàn do nhiễm bẩn khu vực hàn nhiệt
Hiện tượng nhiễm bẩn khu vực hàn nhiệt phát sinh khi bụi bột mịn (bột sữa, bột mì, gia vị, hóa chất) hoặc giọt bắn chất lỏng, dầu mỡ dính vào miệng túi trong quá trình nạp liệu. Khi ngàm hàn nhiệt dập xuống, các tạp chất này hoạt động như một lớp màng ngăn cách vật lý, triệt tiêu diện tích tiếp xúc phân tử thực tế giữa hai lớp màng polymer.
Đối với bụi bột rắn, các hạt kích thước từ 20 đến 100 micron bị kẹp chặt giữa hai lớp film nóng chảy. Nhựa polyethylene thông thường có độ nhớt cao không thể len lỏi lấp đầy các khoảng hở xung quanh hạt bụi. Điều này dẫn đến sự hình thành của hàng loạt bọt khí vi mô và mạng lưới mao dẫn rò rỉ xuyên qua bề rộng mối hàn.
Đối với váng dầu mỡ và chất lỏng, lớp lipid kỵ nước ngăn chặn chuỗi polymer khuếch tán đan xen vào nhau. Dưới áp lực của ngàm ép, chất lỏng bị dồn dịch chuyển dọc theo đường hàn, tạo thành các kênh rò rỉ chất lỏng không thể hàn dính. Bao bì sau khi đóng gói sẽ nhanh chóng bị xì hơi, mất chân không hoặc rò rỉ dịch thể làm ướt thùng carton lưu kho.
Để ngăn chặn nguy cơ nhiễm bẩn chéo từ môi trường sản xuất, các nhà máy bao bì hiện đại luôn kiểm soát nghiêm ngặt phòng gia công theo tiêu chuẩn phòng sạch bao bì ISO 15378, hạn chế tối đa tĩnh điện hút bụi trước công đoạn đóng gói.
Nguyên lý hàn dán xuyên nhiễm bẩn của polymer đặc chủng
Công nghệ hàn dán xuyên nhiễm bẩn giải quyết triệt để vấn đề rò rỉ bằng cách ứng dụng các cấu trúc polymer thế hệ mới có tính năng hóa lý ưu việt. Cơ chế này vận hành dựa trên hai khả năng chính: chảy tràn cơ học bao bọc hạt rắn và tương thích hóa học hòa tan màng dầu mỡ.
Khả năng chảy tràn và bao bọc hạt bẩn của nhựa nóng chảy
Các dòng nhựa hàn dán tiên tiến sở hữu độ nhớt nóng chảy đặc biệt thấp tại nhiệt độ hàn dán thông thường (130 – 160°C). Khi ngàm hàn gia nhiệt và ép chặt, nhựa nóng chảy nhanh chóng đạt trạng thái linh động cao, dễ dàng chảy tràn qua các khe hở siêu nhỏ.

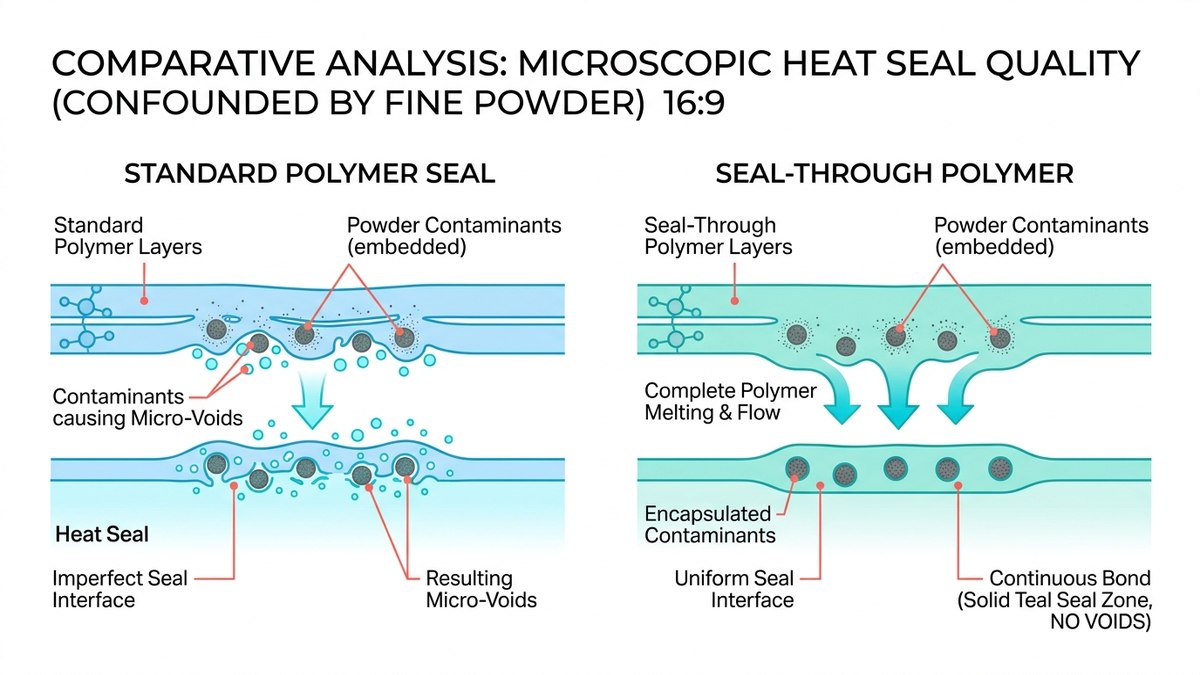

Thay vì bị chặn lại bởi hạt bụi, lớp nhựa nóng chảy này sẽ bao bọc trọn vẹn 360 độ xung quanh từng phần tử bụi bẩn. Áp lực ngàm ép đẩy một phần dị vật ra ngoài biên mối hàn, phần còn lại bị cô lập hoàn toàn bên trong ma trận polymer. Nhờ đó, các khoảng rỗng vi mô bị triệt tiêu, giữ nguyên tính liên tục của cấu trúc hàn dán.
Khả năng hòa tan và tương thích với váng dầu mỡ
Đối với môi trường nhiễm dầu mỡ, các hạt polymer thông thường hoàn toàn bị vô hiệu hóa do tính kỵ nước của chất béo. Ngược lại, các polymer chứa liên kết ion đặc thù có khả năng tương tác mạnh mẽ với các chuỗi triglyceride trong dầu ăn và mỡ thực phẩm.
Khi tiếp xúc với nhiệt độ cao từ ngàm dập, polymer kháng nhiễm bẩn sẽ khuếch tán trực tiếp vào màng dầu mỡ mỏng, làm biến tính và đồng hóa lớp váng dầu vào khối nhựa nóng chảy. Quá trình này giúp tái lập liên kết phân tử giữa hai bề mặt film, duy trì độ kín khít tuyệt đối cho sản phẩm đóng gói.
Các dòng vật liệu hàn dán kháng nhiễm bẩn hàng đầu thế giới
Trong ngành sản xuất màng phức hợp kỹ thuật cao, việc lựa chọn đúng chủng loại hạt nhựa cho lớp hàn dán quyết định trực tiếp đến năng suất dây chuyền và tỷ lệ phế phẩm xì mép. Ba dòng vật liệu sau đây đang giữ vai trò chủ đạo trên thị trường quốc tế.
1. Nhựa Ionomer Surlyn: Đây là dòng vật liệu cao cấp thuộc tập đoàn Dow/DuPont. Ionomer là chất đồng trùng hợp của ethylene và acid methacrylic được trung hòa bằng các ion kim loại như kẽm (Zn) hoặc natri (Na). Nhựa Surlyn sở hữu độ bền kéo dính ban đầu (hot tack) cực lớn, nhiệt độ khởi hàn thấp và khả năng hàn xuyên màng dầu mỡ, chất lỏng có tính acid hoặc cồn mạnh mẽ.
2. Nhựa Metallocene Polyethylene (mPE): Được tổng hợp bằng công nghệ xúc tác metallocene đơn tâm, mPE có phân bố khối lượng phân tử hẹp và mật độ nhánh ngắn đồng đều. Nhựa mPE chỉ số chảy cao mang lại khả năng kháng đâm thủng vượt trội, độ dẻo dai cao và chảy bao bọc hạt bụi mịn xuất sắc, là giải pháp cân bằng hoàn hảo giữa hiệu năng kỹ thuật và chi phí kinh tế.
3. Màng CPP biến tính dẻo dai: Dòng màng Cast Polypropylene cải tiến chuyên dụng cho đóng gói thực phẩm thanh trùng hoặc tiệt trùng Retort. CPP biến tính bổ sung phụ gia đàn hồi giúp tăng khả năng hàn xuyên màng sốt gia vị cay nóng, chịu được nhiệt độ hấp 121°C mà không bị giòn gãy mối hàn.
Tùy theo tính chất của từng loại sản phẩm đóng gói, doanh nghiệp có thể lựa chọn dịch vụ gia công túi màng ghép theo yêu cầu với công thức phối trộn màng dán dính riêng biệt nhằm tối ưu hóa chi phí sản xuất.
Bảng so sánh độ bền hàn dán khi có và không có nhiễm bẩn bề mặt
Để đánh giá định lượng hiệu quả kháng nhiễm bẩn, phòng lab kiểm định chất lượng đã thực hiện phép đo lực kéo đứt mí hàn theo tiêu chuẩn ASTM F88 trên khổ mẫu rộng 15 mm tại tốc độ kéo 300 mm/phút. Các mẫu thử được khảo sát ở nhiệt độ hàn 145°C và thời gian ngậm ngàm 0.8 giây.
| Loại vật liệu hàn dán | Mép hàn sạch (N/15mm) | Nhiễm 50mg bột mịn (N/15mm) | Nhiễm dầu thực vật (N/15mm) | Tỷ lệ duy trì lực dính (%) | Đánh giá & Khuyến nghị |
|---|---|---|---|---|---|
| Màng PE tiêu chuẩn (LDPE/LLDPE) | 32.5 ± 1.2 | 11.8 ± 1.5 | 8.4 ± 1.1 | 25% – 36% | Lực dán giảm mạnh; dễ xì mép; chỉ phù hợp sản phẩm rắn, hạt khô không bụi. |
| Màng mPE xúc tác Metallocene | 38.0 ± 1.4 | 31.2 ± 1.2 | 24.5 ± 1.6 | 64% – 82% | Bao bọc bột mịn rất tốt; tối ưu chi phí cho bột sữa, gia vị, hóa chất nông nghiệp. |
| Nhựa Ionomer Surlyn cao cấp | 42.8 ± 1.5 | 38.5 ± 1.3 | 36.9 ± 1.4 | 86% – 90% | Hiệu quả tối ưu cho dầu mỡ, nước sốt chua cay; độ kín khít tuyệt đối cho xuất khẩu. |
| Màng CPP biến tính chịu nhiệt | 35.6 ± 1.1 | 26.8 ± 1.4 | 29.4 ± 1.2 | 75% – 82% | Chuyên dụng cho canh súp đóng gói tiệt trùng retort, duy trì cơ tính ở nhiệt độ cao. |
Kết quả thử nghiệm chứng minh màng polymer kháng nhiễm bẩn có khả năng giữ lại từ 85% đến 90% độ bền mối hàn ngay cả khi bề mặt bị phủ dính dầu mỡ thực vật. Ngược lại, màng PE thông thường bị suy giảm lực liên kết nghiêm trọng tới hơn 70%, tạo nguy cơ bục rách mí túi rất cao khi xếp chồng nhiều lớp trong kho lưu trữ.
Cải tiến thiết kế ngàm hàn cơ khí để hỗ trợ ép đẩy dị vật
Bên cạnh việc nâng cấp công thức vật liệu màng, việc tối ưu hóa cơ cấu cơ khí của máy đóng gói tự động đóng vai trò bổ trợ then chốt. Sự phối hợp đồng bộ giữa biên dạng răng ngàm hàn và áp suất ép giúp tối đa hóa khả năng giải phóng dị vật khỏi vùng hàn dán.
Biên dạng răng ngàm hàn phẳng truyền thống chỉ tạo áp lực nén một chiều, vô tình bẫy chặt hạt bụi và bọt khí ở giữa mối hàn. Khi chuyển đổi sang biên dạng răng lưới chéo (knurled jaws) hoặc rãnh răng hình sin nghiêng góc 45 độ, áp suất nén sẽ tạo ra các hướng thoát vi mô, ép đẩy bột mịn và chất lỏng dạt về hai phía biên ngoài của túi.
Ngoài ra, kỹ sư vận hành máy cần kiểm soát chính xác lực ép ngàm (sealing pressure). Nếu áp suất quá thấp, màng nóng chảy không đủ lực để bao bọc dị vật; ngược lại nếu áp suất quá cao kết hợp nhiệt độ quá mức sẽ làm mỏng mép hàn, gây đứt gãy chân mí (hot cut). Áp lực ngàm tối ưu thường dao động từ 0.35 đến 0.55 MPa với thời gian tiếp xúc từ 0.4 đến 0.8 giây.
Trong quá trình kéo màng qua cụm tạo hình túi, việc duy trì lực căng ổn định cũng giúp mép màng áp sát khít khao trước khi dập. Doanh nghiệp cần đo lường và kiểm soát hệ số ma sát cof màng bao bì để màng trượt êm ái trên ngàm dẫn hướng mà không bị nhăn nhúm.
Tại phòng lab nghiên cứu phát triển, quy trình mô phỏng đóng gói thực tế được thiết lập với đầy đủ các bước kiểm tra lực xé, soi bọt khí chân không và quét rò rỉ áp suất dương nhằm xác nhận hiệu quả kháng bẩn trước khi sản xuất hàng loạt.
Để nhận phương án cấu trúc màng tối ưu cùng bảng giá cạnh tranh trực tiếp từ xưởng sản xuất, quý khách hàng có thể tham khảo trực tiếp tại bảng báo giá bao bì màng ghép của Đông Âu Packing.
Kết luận
Ứng dụng công nghệ hàn dán xuyên nhiễm bẩn bao bì là giải pháp căn cơ giúp các doanh nghiệp sản xuất thực phẩm, dược phẩm và nông nghiệp triệt tiêu hoàn toàn rủi ro xì mép túi. Sự chuyển đổi sang các dòng polymer mPE chỉ số chảy cao hoặc nhựa Ionomer Surlyn mang lại độ tin cậy vận hành vượt trội cho dây chuyền đóng gói tốc độ cao.
Đông Âu Packing với hơn 20 năm kinh nghiệm trong ngành màng ghép phức hợp luôn chủ động nghiên cứu và cung cấp các giải pháp cấu trúc bao bì tối ưu. Chúng tôi cam kết đồng hành cùng đối tác nâng cao tỷ lệ kín khít bao bì đạt 99.9%, bảo vệ trọn vẹn chất lượng sản phẩm trong suốt thời hạn lưu kho và phân phối.
