Kiểm nghiệm NIAS trong bao bì màng ghép là quy trình phân tích và sàng lọc hóa lý độ phân giải cao nhằm nhận diện, định lượng và đánh giá độc tính của các chất không chủ ý thêm vào theo Điều 19 Quy định EU 10/2011.
Dù nguyên liệu đầu vào đạt chuẩn danh mục cho phép (Positive List) hoặc FDA, phản ứng hóa học chéo và thoái hóa nhiệt trong quá trình gia công vẫn tạo ra các hợp chất lạ thôi nhiễm vào thực phẩm hoặc dược phẩm. Bài viết phân tích cơ chế phát sinh NIAS, kỹ thuật sắc ký GC-MS, LC-QTOF-MS và phương pháp đánh giá ngưỡng độc tính TTC giúp doanh nghiệp bảo vệ sản phẩm tuyệt đối.
Khái niệm kỹ thuật về NIAS theo quy định Châu Âu EU 10/2011
Khái niệm NIAS (Non-Intentionally Added Substances – các chất không chủ ý thêm vào) được luật hóa rõ ràng tại Điều 3 và Điều 19 của Quy định (EU) No 10/2011 của Ủy ban Châu Âu. Đây là các tạp chất trong nguyên liệu, sản phẩm phân hủy nhiệt, chất thoái hóa quang học hoặc sản phẩm phụ phát sinh từ các phản ứng hóa học thứ cấp trong chuỗi sản xuất bao bì màng ghép.
Trong thực tế sản xuất công nghiệp, bao bì màng ghép phức hợp là một hệ vật liệu đa lớp kết hợp giữa màng nền (PET, BOPP, PA), lớp cản khí nhôm (AL) hoặc màng phủ rào cản, keo dán polyurethane và lớp màng hàn polyolefin (PE, CPP).
Dù từng lớp màng và hóa chất riêng lẻ đều có thể tuân thủ nghiêm ngặt quy định an toàn, tác động nhiệt động học trong quá trình gia công vẫn kích hoạt các phản ứng hóa học tạo nên hợp chất NIAS có khối lượng phân tử từ vài chục đến hàng nghìn Dalton.
Sự chuyển dịch triết lý kiểm soát an toàn bao bì của các cơ quan quản lý thực phẩm quốc tế như EFSA (Châu Âu) và FDA (Hoa Kỳ) đã đặt dấu chấm hết cho tư duy quản lý thụ động. Trước đây, doanh nghiệp chỉ cần kiểm tra xem các chất phụ gia có nằm trong danh mục thành phần cho phép (Positive List) hay không và đối chiếu giới hạn thôi nhiễm cụ thể (SML).
Tuy nhiên, Điều 19 quy định EU 10/2011 quy định rõ ràng rằng nhà sản xuất bao bì phải chịu trách nhiệm pháp lý cao nhất về việc đánh giá rủi ro độc chất của toàn bộ dịch chiết cuối cùng, bất kể phân tử đó có tên trong danh mục hay là chất chưa từng được biết đến.
4 nguồn gốc phát sinh NIAS phổ biến trong bao bì màng ghép
Để xây dựng chiến lược kiểm soát và giảm thiểu tạp chất hiệu quả, đội ngũ nghiên cứu và phát triển sản phẩm cùng bộ phận QA/QC cần phân tích sâu 4 nguồn phát sinh NIAS chính yếu trong cấu trúc bao bì nhiều lớp.
Tạp chất có sẵn trong nguyên liệu nhựa thô
Nguyên liệu hạt nhựa nguyên sinh như polyethylene (PE), polypropylene (PP), PET hay PA dù đạt độ tinh khiết cao vẫn luôn chứa một tỷ lệ nhất định các hợp chất thứ cấp. Điển hình là dư lượng chất xúc tác trùng hợp kim loại chuyển tiếp (hệ xúc tác Ziegler-Natta gốc titan, crom hoặc xúc tác metallocene) chưa bị khử hoạt tính hoàn toàn.
Bên cạnh đó, quá trình tổng hợp chuỗi polymer luôn tạo ra các oligomer mạch ngắn và oligomer mạch vòng có khối lượng phân tử thấp (thường dưới 1000 Dalton).
Do kích thước phân tử nhỏ và độ linh động cao, các oligomer mạch hở và mạch vòng này không bị giam giữ chặt trong mạng lưới tinh thể nhựa, dễ dàng khuếch tán qua các lớp màng và thôi nhiễm trực tiếp vào thực phẩm nhiều chất béo hoặc môi trường mô phỏng có tính axit.
Sản phẩm phân hủy nhiệt trong quá trình đùn thổi và tráng ghép
Trong quy trình sản xuất màng thổi hoặc tráng ghép màng đùn, nhựa nhiệt dẻo phải trải qua nhiệt độ gia công rất cao, dao động từ 190°C đến hơn 260°C dưới tác động của lực trượt trục vít máy đùn.
Dưới môi trường nhiệt động lực học khắc nghiệt này, các chất chống oxy hóa phenolic cản trở (Hindered Phenolic Antioxidants như Irganox 1010) và chất ổn định phosphite hữu cơ (Irgafos 168) bị oxy hóa và đứt gãy mạch.
Sự thoái hóa nhiệt tạo ra hàng loạt sản phẩm phân hủy đặc trưng, tiêu biểu là hợp chất 2,4-di-tert-butylphenol (2,4-DTBP) và 2,6-di-tert-butyl-1,4-benzoquinone. Đây là những hợp chất có khả năng bay hơi, mang mùi lạ khó chịu và tiềm ẩn độc tính sinh học nếu tích tụ vượt ngưỡng.
Do đó, việc gia công túi màng ghép theo yêu cầu đòi hỏi hệ thống máy đùn kiểm soát nhiệt độ nghiêm ngặt nhằm hạn chế tối đa sự thoái hóa phụ gia.
Sản phẩm phụ của phản ứng đóng rắn keo ghép màng
Hệ keo dán màng ghép polyurethane (PU) hai thành phần là một trong những nguồn phát sinh NIAS đáng lưu tâm nhất trong công nghệ ghép màng. Phản ứng liên kết chéo giữa monomer polyisocyanate (MDI hoặc TDI) với polyol có thể diễn ra không hoàn toàn nếu tỷ lệ pha trộn hoặc độ ẩm môi trường bị sai lệch.

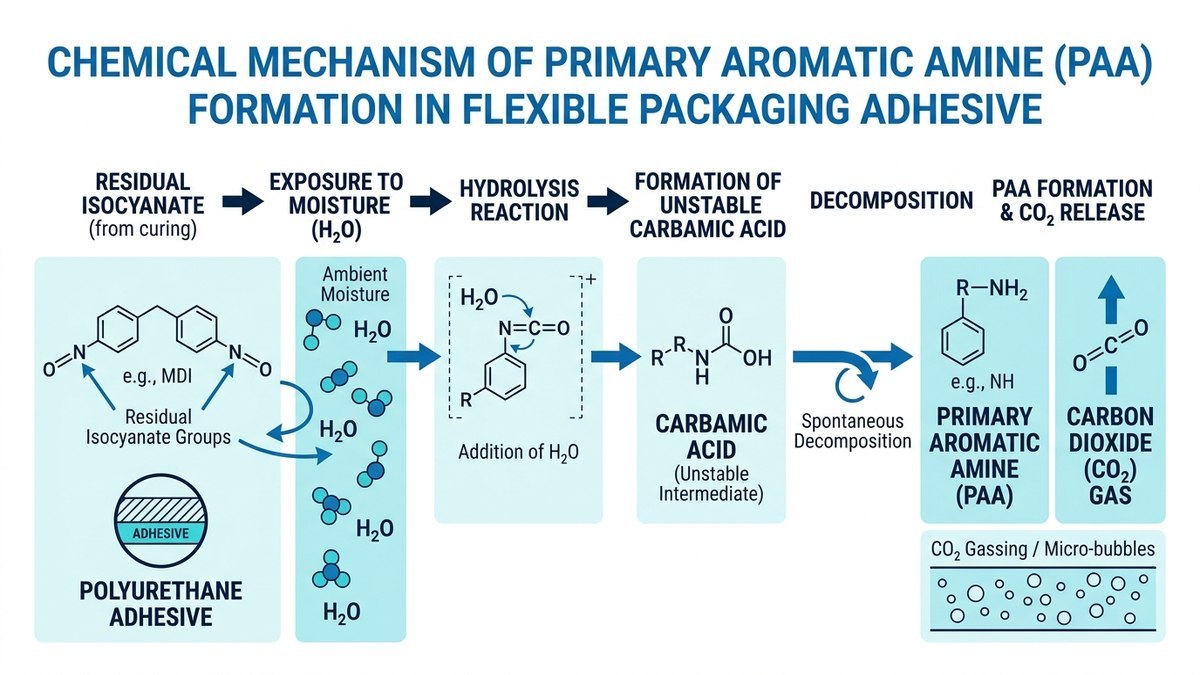

Khi các phân tử isocyanate tự do dư thừa tiếp xúc với hơi ẩm trong không khí, phản ứng thủy phân sẽ diễn ra, sinh ra các hợp chất amin thơm bậc một (Primary Aromatic Amines – PAA) như 4,4-MDA hoặc 2,4-DAT. Đây là nhóm chất thuộc diện cảnh báo độc tính di truyền và gây ung thư với giới hạn phát hiện cực kỳ nghiêm ngặt.
Ngoài ra, phản ứng giữa polyol và isocyanate còn tạo thành các oligomer polyurethane mạch vòng không tham gia vào mạng lưới gel, trở thành nhóm NIAS phân tử trung bình dễ thôi nhiễm.
Sự dịch chuyển và phản ứng quang hóa từ mực in
Các hệ mực in ống đồng hoặc mực in UV ứng dụng trong in bao bì màng ghép chứa nhiều chất khơi mào quang học (Photoinitiators như Benzophenone, ITX), dung môi hữu cơ bay hơi và các chất làm dẻo. Sau công đoạn in ấn và cuộn màng thành cuộn lớn, bề mặt in ngoài cùng bị ép chặt vào mặt trong của lớp màng tiếp xúc thực phẩm dưới áp lực cuộn rất cao.
Hiện tượng này kích hoạt cơ chế dịch chuyển bề mặt (Set-off migration), khiến các chất khơi mào quang hóa và dư lượng dung môi di chuyển trực tiếp sang mặt trong của bao bì.
Khi tiếp xúc với ánh sáng hoặc nhiệt độ môi trường, các chất khơi mào này còn tiếp tục phân hủy thành các gốc tự do và hợp chất thơm thứ cấp, hình thành nên một phổ NIAS đa dạng đòi hỏi các kỹ thuật phân tích hiện đại mới có thể bóc tách toàn diện.
Quy trình phân tích và sàng lọc NIAS bằng thiết bị sắc ký phân giải cao
Do phần lớn các chất NIAS là những hợp chất chưa biết trước danh tính hóa học, việc phân tích không thể áp dụng phương pháp định lượng mục tiêu truyền thống. Thay vào đó, các phòng thí nghiệm kiểm định độc chất quốc tế phải triển khai chiến lược phân tích không định trước (Non-Target Screening – NTS) kết hợp các thiết bị sắc ký ghép khối phổ có độ phân giải siêu cao.
Kỹ thuật phân tích các hợp chất bay hơi và bán bay hơi
Đối với các phân tử NIAS có khối lượng phân tử nhỏ hơn 500 Dalton và áp suất hơi bão hòa cao, hệ thống sắc ký khí ghép khối phổ (GC-MS) là công cụ phân tích tiêu chuẩn. Mẫu bao bì được chuẩn bị thông qua kỹ thuật chiết pha hơi cân bằng (Headspace GC-MS) hoặc giải hấp nhiệt kết hợp vi chiết pha rắn.
Kỹ thuật này cho phép định danh chính xác các dung môi tồn dư (ethyl acetate, MEK, toluene), các monomer tự do (styrene, vinyl chloride), aldehyde mạch ngắn và các hợp chất thơm dễ bay hơi.
Dữ liệu phổ khối ion hóa va đập điện tử (EI 70 eV) được đối chiếu tự động với các thư viện phổ chuẩn quốc tế như NIST và Wiley để xác định chỉ số tương đồng phân tử.
Kỹ thuật phân tích các hợp chất không bay hơi phân tử lớn
Đối với các phân tử phân cực, độ bền nhiệt thấp hoặc có khối lượng phân tử lớn từ 200 Dalton đến trên 1200 Dalton (như oligomer keo dán, chất chống oxy hóa phân hủy, photoinitiators), hệ thống sắc ký lỏng ghép khối phổ thời gian bay tứ cực độ phân giải siêu cao (LC-QTOF-MS) hoặc LC-Orbitrap-MS là thiết bị không thể thay thế.
Hệ thống LC-QTOF-MS sử dụng nguồn ion hóa tia phun điện tử (ESI) ở cả chế độ ion dương và ion âm, cung cấp độ phân giải khối lượng cực đại vượt trên 40.000 FWHM và độ chính xác khối lượng dưới 2 ppm.
Độ chính xác này cho phép nhà khoa học phân tích suy diễn chính xác công thức nguyên tố, đồng thời thông qua chế độ phân mảnh MS/MS để xác định cấu trúc khung phân tử và các nhóm chức đặc trưng của từng hợp chất NIAS chưa biết.
Đánh giá rủi ro độc tính theo ngưỡng độc chất học TTC (Threshold of Toxicological Concern)
Một thách thức lớn trong kiểm nghiệm NIAS là nhiều hợp chất sau khi được phát hiện vẫn chưa có dữ liệu độc chất học thực nghiệm (in vivo toxicology data) do chi phí và thời gian thử nghiệm trên động vật quá tốn kém. Để giải quyết bài toán này, Cơ quan An toàn Thực phẩm Châu Âu (EFSA) áp dụng phương pháp ngưỡng độc chất học (Threshold of Toxicological Concern – TTC).
Nguyên lý TTC dựa trên giả định rằng mọi phân tử hóa học khi xâm nhập vào cơ thể người ở một liều lượng đủ thấp sẽ không gây ra bất kỳ tác động sinh học tiêu cực nào.
Cây quyết định Cramer (Cramer Decision Tree) là công cụ phân loại cấu trúc phân tử thành 3 phân nhóm độc tính chính (Class I, Class II, Class III) dựa trên các nhóm chức hóa học, khả năng chuyển hóa sinh học và độ bền phân tử.
Dưới đây là bảng đối chiếu tiêu chuẩn phân loại độc tính phân tử theo cây quyết định Cramer và các ngưỡng thôi nhiễm an toàn áp dụng cho bao bì màng ghép tiếp xúc thực phẩm:
| Phân loại độc tính | Đặc điểm cấu trúc phân tử | Ngưỡng an toàn TTC | Giới hạn thôi nhiễm tối đa | Khuyến nghị kỹ thuật xưởng bao bì |
|---|---|---|---|---|
| Cramer Class I (Độc tính thấp) | Cấu trúc hóa học đơn giản, mạch hở no hoặc este béo, chuyển hóa sinh học bình thường trong cơ thể. | 1800 mcg/ngày (30 mcg/kg thể trọng) | Tối đa 1800 ppb (1.8 mg/kg thực phẩm) | Mức an toàn cao, chấp thuận sử dụng cho bao bì thực phẩm khô và hàng tiêu dùng nhanh thông thường. |
| Cramer Class II (Độc tính trung bình) | Chứa các nhóm chức hoạt tính trung bình, dẫn xuất vòng thơm đơn giản nhưng không có dấu hiệu độc tính cơ quan. | 540 mcg/ngày (9 mcg/kg thể trọng) | Tối đa 540 ppb (0.54 mg/kg thực phẩm) | Cần kiểm soát định lượng định kỳ trong hồ sơ kỹ thuật lô hàng; đánh giá tương thích với từng loại thực phẩm. |
| Cramer Class III (Độc tính cao) | Cấu trúc hóa học phức tạp, vòng dị thể, chứa nhân thơm có nhóm thế hoặc khó chuyển hóa, nguy cơ tích tụ nội tạng. | 90 mcg/ngày (1.5 mcg/kg thể trọng) | Tối đa 90 ppb (0.09 mg/kg thực phẩm) | Bắt buộc thẩm định độc tính chuyên sâu; tinh chỉnh profile nhiệt độ máy đùn và kéo dài chu kỳ ủ chín màng ghép. |
| Cảnh báo độc gen (Genotoxicity Alert) | Hợp chất chứa các cảnh báo cấu trúc phản ứng với DNA (như amin thơm bậc một PAA, hợp chất nitroso, epoxide hoạt tính). | 0.15 mcg/ngày (0.0025 mcg/kg thể trọng) | Dưới 10 ppb (Ngưỡng phát hiện tuyệt đối) | Tuyệt đối không được phép xuất hiện trong dịch thôi nhiễm; loại bỏ ngay công thức keo hoặc mực in liên quan. |
Đối với các hợp chất NIAS chưa thể xác định danh tính hoàn toàn bằng LC-QTOF-MS, bước đầu tiên bắt buộc phải là đánh giá nguy cơ gây đột biến gen (Genotoxicity assessment).
Các chuyên gia độc chất học sử dụng phần mềm mô hình hóa cấu trúc QSAR kết hợp thử nghiệm đột biến vi khuẩn Ames test in vitro để kiểm tra xem phân tử có tương tác với chuỗi DNA hay không.
Nếu có bất kỳ cảnh báo độc gen nào, ngưỡng an toàn bị hạ xuống mức nghiêm ngặt 0.15 mcg/ngày, tương đương nồng độ thôi nhiễm tối đa chỉ 10 ppb trong thực phẩm.
Bên cạnh các thử nghiệm hóa lý, chất lượng kín khít vật lý của đường hàn miệng túi cũng quyết định trực tiếp đến khả năng ngăn chặn rò rỉ dung môi và thẩm thấu chất lạ ra môi trường ngoài. Quy trình kiểm tra rò rỉ bao bì astm là bước kiểm định cơ lý bổ trợ không thể thiếu nhằm đảm bảo mối hàn màng ghép duy trì toàn vẹn trong mọi điều kiện vận chuyển và lưu kho.
Chiến lược kiểm soát và giảm thiểu NIAS từ khâu thiết kế bao bì
Giải pháp hiệu quả và bền vững nhất để kiểm soát NIAS không phải là chờ đến khi thành phẩm hoàn thiện mới kiểm nghiệm, mà là chủ động ngăn ngừa ngay từ giai đoạn thiết kế cấu trúc màng và lựa chọn nguyên phụ liệu đầu vào.
-
HẠT NHỰA NGUYÊN SINH TINH KHIẾT
Chọn lọc hạt nhựa nguyên sinh có phân bố phân tử hẹp (narrow MWD) và hàm lượng oligomer cực thấp.
-
KIỂM SOÁT NHIỆT ĐỘ ĐÙN ÉP
Duy trì profile nhiệt độ dưới 210°C đối với polyolefin, ngăn chặn thoái hóa nhiệt của phụ gia chống oxy hóa.
-
KEO GHÉP ALIPHATIC AN TOÀN
Ứng dụng keo không dung môi gốc aliphatic, triệt tiêu nguy cơ sinh ra amin thơm bậc một (PAA) độc hại.
-
Ủ CHÍN MÀNG ĐỦ CHU KỲ
Duy trì thời gian ủ chín màng ghép từ 3 đến 5 ngày trong buồng nhiệt 40°C – 50°C để phản ứng đóng rắn hoàn toàn.
Thứ nhất, ưu tiên lựa chọn hạt nhựa nguyên sinh chất lượng cao có độ tinh khiết tối đa, phân bố trọng lượng phân tử hẹp (narrow MWD) và hàm lượng oligomer thấp. Hạt nhựa từ các nhà cung cấp uy tín quốc tế được kiểm soát chặt chẽ lượng chất xúc tác trùng hợp kim loại tồn dư và chứa các hệ phụ gia ổn định nhiệt thế hệ mới ít bị biến tính trong quá trình đùn ép.
Thứ hai, tối ưu hóa và kiểm soát ổn định profile nhiệt độ gia công của máy đùn thổi và máy tráng màng. Bằng cách thiết kế trục vít có lực cắt trượt thấp và duy trì nhiệt độ nòng máy dưới 210°C đối với nhựa polyolefin, nhà máy ngăn ngừa được hiện tượng đứt gãy mạch polymer và ức chế sự thoái hóa nhiệt của các chất chống oxy hóa phenolic thành các hợp chất dẫn xuất độc hại.
Thứ ba, chuyển đổi sang công nghệ ghép không dung môi (Solventless Lamination) và ứng dụng hệ keo dán polyurethane gốc aliphatic tiên tiến. Keo aliphatic hoàn toàn không chứa nhân thơm benzen, loại bỏ triệt để nguy cơ phân hủy thành amin thơm bậc một (PAA) độc hại.
Đồng thời, nhà máy phải tuân thủ nghiêm ngặt thời gian và nhiệt độ ủ chín màng (thường từ 3 đến 5 ngày trong buồng nhiệt 40°C – 50°C) để đảm bảo mạng lưới polyurethane đóng rắn 100% trước khi chia cuộn hoặc làm túi.
Bên cạnh yếu tố kỹ thuật, việc hoạch định chi phí bao bì an toàn đóng vai trò trọng yếu trong việc tối ưu hóa ngân sách vận hành của doanh nghiệp sản xuất. Doanh nghiệp có thể tham khảo bảng báo giá bao bì màng ghép chi tiết theo từng cấu trúc vật liệu và tiêu chuẩn kiểm nghiệm xuất khẩu để đưa ra phương án đầu tư cân đối nhất.
Kết luận
Sàng lọc, định lượng và kiểm soát rủi ro NIAS là tiêu chuẩn kỹ thuật quan trọng thể hiện trách nhiệm an toàn sản phẩm của các thương hiệu bao bì tiếp xúc thực phẩm và dược phẩm hiện đại.
Việc chủ động đánh giá độc tính theo Điều 19 quy định EU 10/2011 giúp doanh nghiệp loại bỏ các rủi ro pháp lý và tổn thất thu hồi hàng hóa khi xuất khẩu sang thị trường Châu Âu, đồng thời tạo dựng uy tín bền vững trong chuỗi cung ứng toàn cầu.
Đông Âu Packing ứng dụng quy trình kiểm soát nguyên liệu hạt nhựa tinh khiết, công nghệ ghép màng không dung môi và buồng ủ nhiệt tiêu chuẩn, sẵn sàng cung cấp dữ liệu đánh giá rủi ro NIAS toàn diện đồng hành cùng các doanh nghiệp Việt Nam vươn ra thị trường quốc tế.
