Kỹ thuật định hình lạnh vỉ alu alu (Cold Form Foil – CFF) là giải pháp dập nguội màng OPA/AL/PVC tạo khoang vỉ thuốc không qua gia nhiệt, bảo vệ tối đa dược chất nhạy cảm với ẩm và ánh sáng. Khác với nhựa nhiệt dẻo, lá nhôm chỉ dãn dài 25% đến 35%, đòi hỏi kiểm soát chuẩn xác bán kính góc lượn cối dập và lực kẹp màng để chống nứt vi mô đáy vỉ.
Trong thực tế sản xuất thuốc kháng sinh và viên nén đặc trị, lỗi nứt vi mô (pinholes) tại các góc đáy ô dập thường khó phát hiện bằng mắt thường nhưng lại làm suy giảm độ kín khí, khiến dược chất bị oxy hóa nhanh chóng.
Bài viết từ chuyên gia kỹ thuật Đông Âu Packing sẽ phân tích động học biến dạng dẻo khi định hình lạnh vỉ alu alu, các thông số thiết kế chày cối dập và quy trình kiểm soát lực kẹp giúp loại bỏ rủi ro rách màng trên máy đóng vỉ tự động.
Trong cấu trúc màng Cold Form Foil, lớp màng OPA 25 micron đóng vai trò khung đỡ chịu lực kéo chính từ đầu chày kim loại, phân bổ đều ứng suất biến dạng dẻo sang lá nhôm mềm ủ tinh khiết (AL 45 – 50 micron). Cơ chế này ngăn chặn hiện tượng tập trung ứng suất cục bộ tại các góc cối dập, hạn chế tối đa nguy cơ hình thành các vi rãnh rạn nứt.
Cấu trúc 3 lớp đặc thù của màng định hình lạnh cold form foil
Màng định hình lạnh Cold Form Foil (thường gọi là màng nhôm dập nguội Alu/Alu) sở hữu cấu tạo phức hợp gồm 3 lớp vật liệu chuyên biệt: OPA, lá nhôm ủ mềm (AL) và màng PVC. Mỗi lớp vật liệu đảm nhận một chức năng cơ lý độc lập nhưng liên kết chặt chẽ với nhau thông qua hệ thống keo tráng polyurethane hai thành phần chịu lực xé cao.
Lớp ngoài cùng là màng Polyamide định hướng hai chiều (Oriented Polyamide – OPA Nylon) có độ dày tiêu chuẩn 25 micron. Nhờ đặc tính dẻo dai và khả năng chịu lực căng cơ học vượt trội, lớp OPA tiếp xúc trực tiếp với bề mặt chày dập, phân tán lực kéo ma sát đều khắp bề mặt khoang vỉ và bảo vệ lá nhôm bên dưới không bị rách thủng do va đập điểm.
Lớp giữa là lá nhôm tinh khiết ủ mềm hoàn toàn (AL foil) với độ dày từ 45 đến 50 micron, đóng vai trò rào cản vật lý tuyệt đối (100% Barrier). Lớp nhôm ngăn chặn sự xâm nhập của hơi ẩm (WVTR = 0 g/m2/ngày), khí oxy (OTR = 0 cc/m2/ngày) và tia tử ngoại, bảo vệ các dược chất nhạy cảm khỏi phản ứng thủy phân và phân hủy quang học.
Lớp trong cùng là màng Polyvinyl Chloride (PVC) dày 60 micron tiếp xúc trực tiếp với viên thuốc. Lớp PVC vừa tạo độ cứng vững hình học giúp khoang vỉ không bị bẹp móp sau khi dập, vừa đóng vai trò lớp vật liệu hàn dán nhiệt đồng chất với màng nắp nhôm PTP (Push-Through Packaging) ở nhiệt độ từ 130°C đến 150°C trên trạm ép nhiệt.
Lá nhôm định hình lạnh sử dụng hợp kim nhôm 8021 hoặc 8079 ở trạng thái ủ mềm hoàn toàn (O temper) với độ tinh khiết trên 99.2%. Vật liệu đạt tiêu chuẩn quốc tế DIN 55531 và ASTM B209, đảm bảo độ rỗng bề mặt bằng 0 (Zero Pinhole Rate) ở độ dày tiêu chuẩn 45 micron.
Động học biến dạng dẻo khi dập cơ học nguội không qua gia nhiệt
Khác biệt căn bản giữa bao bì vỉ nhựa định hình nhiệt và vỉ nhôm Alu/Alu nằm ở bản chất quá trình tạo hình khoang chứa viên. Trong khi màng nhựa cần gia nhiệt lên mức 120°C đến 140°C để đạt trạng thái mềm dẻo trước khi hút chân không, màng Cold Form Foil được dập hoàn toàn ở nhiệt độ phòng (20°C đến 25°C) bằng tác động lực cơ học của cụm chày dập.
Quá trình định hình nguội diễn ra nhanh chóng khi chày kim loại tịnh tiến ép sâu dải màng vào lòng cối dập. Vật liệu màng trải qua trạng thái kéo dãn đa trục phức tạp, đòi hỏi khả năng trượt tinh thể dẻo dai của mạng lưới nguyên tử nhôm kết hợp với độ giãn đàn hồi của hai lớp polyme bảo vệ xung quanh.
Khả năng dãn dài (elongation at break) của lá nhôm mềm
Độ dãn dài tới hạn của kim loại là rào cản kỹ thuật lớn nhất khi thực hiện định hình lạnh vỉ alu alu. Trong khi màng nhựa PVC và OPA có độ dãn dài khi đứt vượt ngưỡng 100% đến 150%, lá nhôm mềm ủ 8021 chỉ đạt độ dãn dài cực đại từ 25% đến 35% trước khi xuất hiện vết rách cục bộ.
Nếu màng nhôm bị kéo dãn đơn độc, ứng suất tập trung sẽ làm đứt gãy cấu trúc kim loại ngay khi độ sâu dập vượt quá 3 mm.
Nhờ liên kết keo ghép chắc chắn với màng OPA bên ngoài, lớp OPA đàn hồi cao sẽ gánh toàn bộ lực kéo ban đầu từ chày dập, từ từ kéo rút vật liệu nhôm từ vùng mép kẹp vào trong lòng cối, giúp lá nhôm biến dạng dẻo đồng đều mà không bị vượt ngưỡng đứt gãy.
• Lớp màng OPA 25 micron: Độ dãn dài khi đứt đạt 120 – 150%, đóng vai trò mạng truyền lực và chia ứng suất kéo.
• Lá nhôm mềm ủ 45 – 50 micron: Độ dãn dài chỉ đạt 25 – 35%, cần lớp đệm dẻo OPA để tránh rách cạnh khi dập sâu.
Hiện tượng ứng suất đàn hồi hồi phục (spring-back effect)
Sau khi chày dập hoàn thành hành trình đi xuống và rút ngược trở lại, cấu trúc màng phức hợp xuất hiện hiện tượng hồi phục đàn hồi cơ học (Spring-back Effect). Sự giải tỏa ứng suất dư khiến các khoang vỉ vừa dập xong bị co nhẹ thể tích từ 3% đến 5% so với kích thước hình học danh định của cối dập.
Hiện tượng co rút này ảnh hưởng trực tiếp đến không gian chứa viên thuốc bên trong khoang vỉ. Do đó, các kỹ sư thiết kế cối dập bắt buộc phải tính toán dung sai bù trừ kích thước (Over-forming Allowance), đảm bảo viên nang hoặc viên nén khi thả vào khoang vỉ có độ lỏng vừa vặn, không bị cọ xát gây xước bề mặt hoặc kẹt mép khi hàn dán màng nắp.

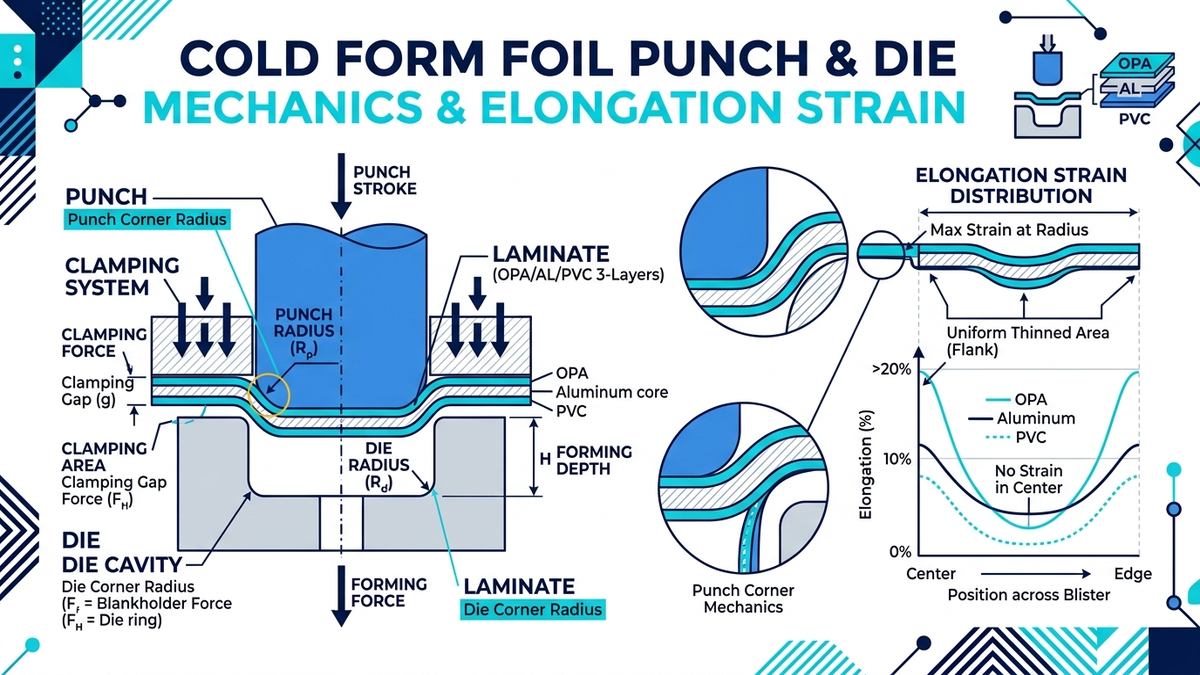

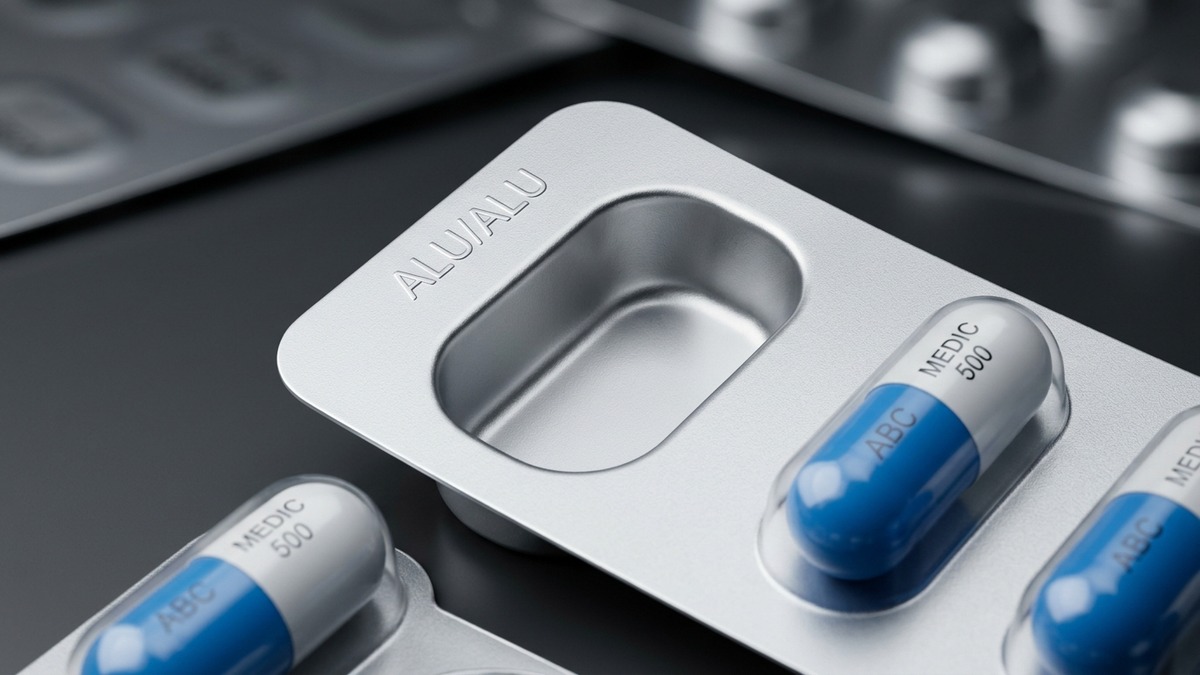

Các thông số thiết kế chày cối dập ảnh hưởng đến độ sâu ô vỉ
Độ sâu định hình (Forming Depth) của ô vỉ Alu/Alu phụ thuộc mật thiết vào hình học của bộ chày cối dập. Thiết kế hình học không chuẩn xác là nguyên nhân cốt lõi dẫn đến hiện tượng rách màng hàng loạt khi vận hành máy đóng vỉ ở tốc độ cao trên 60 chu kỳ/phút.
Bán kính góc lượn đáy cối (Corner Radius) và bán kính bo đỉnh chày dập (Punch Tip Radius) giữ vai trò quyết định. Bán kính góc bo quá nhỏ (dưới 1.0 mm) tạo ra các cạnh sắc nhọn, gây hiện tượng tập trung ứng suất cắt cục bộ làm thủng rách màng nhôm ngay khi chày vừa chạm phôi. Ngược lại, bán kính bo tiêu chuẩn từ 1.5 mm đến 2.5 mm giúp màng trượt êm ái vào lòng cối.
Bên cạnh bán kính góc lượn, góc nghiêng vát cạnh chày (Punch Angle hay Draft Angle) cần được duy trì ở mức tối thiểu từ 5 độ đến 10 độ. Độ vát cạnh hợp lý giúp giảm lực ma sát trượt khi rút chày ra khỏi ô vỉ, ngăn ngừa hiện tượng lực hút chân không giữ chặt đáy vỉ gây biến dạng hoặc rách màng.
Tỷ lệ dập sâu (Draw Ratio – tỷ số giữa chiều sâu dập và diện tích mặt đáy ô vỉ) phải được kiểm soát nghiêm ngặt. Đối với các viên nang kích thước lớn như nang số 0 và nang số 00 có chiều sâu yêu cầu từ 8.0 mm đến 9.5 mm, diện tích mặt cối cần được mở rộng tương ứng kết hợp chày dập vật liệu Teflon hoặc hợp kim phủ DLC nhằm tối ưu hóa chuyển động trượt màng.
Bảng hướng dẫn lựa chọn thông số cối dập theo hình dạng viên thuốc
Mỗi hình dạng viên dược phẩm (viên nén tròn, viên nén hình oval, viên thuôn dài caplet hay viên nang cứng) đòi hỏi bộ thông số chày cối dập và lực kẹp màng riêng biệt để đạt độ sâu tối ưu mà không gây tổn hại đến cấu trúc màng nhôm. Dưới đây là bảng thông số kỹ thuật khuyến nghị chuẩn xưởng được tổng hợp từ dữ liệu vận hành thực tế tại Đông Âu Packing.
| Hình dạng viên & Kích cỡ | Độ sâu dập tối đa (mm) | Bán kính góc lượn đáy (mm) | Góc vát cạnh chày (Draft) | Lực kẹp màng Clamping (N) | Định hướng kỹ thuật chuyên gia |
|---|---|---|---|---|---|
| Viên nén tròn (đường kính 6 – 10 mm) | 4.0 – 5.5 mm | R1.2 – R1.5 mm | 5° – 7° | 1200 – 1500 N | Dễ dập nhất, ứng suất phân bố tròn đều đối xứng tâm |
| Viên nén oval (dài 12 – 16 mm) | 6.0 – 7.2 mm | R1.5 – R2.0 mm | 7° – 8° | 1500 – 1800 N | Cần bo góc rộng tại 2 đầu elip để tránh nứt đỉnh ngắn |
| Viên thuôn dài caplet (dài 18 – 22 mm) | 7.5 – 8.5 mm | R1.8 – R2.2 mm | 8° – 10° | 1800 – 2200 N | Ứng suất kéo dọc lớn, bắt buộc dùng chày bọc nhựa POM |
| Viên nang cứng số 0 (chiều dài 21.7 mm) | 8.0 – 9.0 mm | R2.0 – R2.5 mm | 8° – 10° | 2000 – 2400 N | Độ sâu dập lớn, yêu cầu màng nhôm OPA dày đủ 25 mic |
| Viên nang cứng số 00 (chiều dài 23.3 mm) | 9.0 – 10.2 mm | R2.2 – R2.8 mm | 10° – 12° | 2200 – 2600 N | Vùng giới hạn vật liệu, bắt buộc hỗ trợ khí nén trợ lực |
Để đảm bảo chất lượng sau khi định hình, các xưởng sản xuất dược phẩm áp dụng hai phương pháp kiểm tra chính: phương pháp soi buồng tối quang học (Pin-hole Light Detection) với nguồn sáng LED công suất cao đặt dưới vỉ thuốc để phát hiện tia sáng lọt qua lỗ thủng vi mô, và phương pháp hút chân không ngâm chất chỉ thị màu xanh methylene (Methylene Blue Leak Test) theo tiêu chuẩn ASTM D3078.
Lỗ châm kim siêu vi (kích thước từ 5 đến 20 micron) tại góc vỉ dập sâu không thể phát hiện bằng mắt thường dưới ánh sáng phòng sạch. Phân xưởng bắt buộc áp dụng kiểm tra buồng tối soi thấu quang học hoặc thử nghiệm rò rỉ chân không theo tiêu chuẩn ASTM D3078 để giúp từng vỉ thuốc duy trì độ kín khí tối đa.
Khắc phục sự cố nứt vi mô và xước màng trên máy đóng vỉ thực tế
Khi vận hành máy dập vỉ tự động liên tục nhiều ca, các sự cố nứt thủng màng nhôm và trầy xước bề mặt khoang vỉ thường phát sinh do hai nguyên nhân chính: ma sát cơ học giữa chày kim loại với màng và lực kẹp giữ phôi không đồng đều.
Đầu tiên là công tác bảo dưỡng và vệ sinh bề mặt chày dập. Sau hàng trăm nghìn chu kỳ dập, các hạt bụi nhôm mịn hoặc cặn keo vi mô bám vào đầu chày sẽ làm tăng hệ số ma sát trượt. Đội ngũ bảo trì cần vệ sinh đầu chày định kỳ bằng dung môi cồn Isopropyl Alcohol (IPA) và đánh bóng bề mặt chày đạt độ nhám Ra dưới 0.2 micron bằng bột kim cương chuyên dụng.
Thứ hai là việc tinh chỉnh lực kẹp giữ màng (Clamping Force) và khe hở kẹp (Clamping Gap). Nếu lực kẹp quá lớn, màng nhôm bị kẹp cứng ngắc ở vành ngoài và không thể trượt rút vào lòng cối, dẫn đến hiện tượng kéo dãn quá giới hạn đứt gãy. Ngược lại, lực kẹp quá nhẹ sẽ khiến màng bị nhăn nhúm bề mặt mép vỉ.
Kỹ thuật viên cần sử dụng thước căn lá (Feeler Gauge) để hiệu chỉnh khe hở kẹp giữ phôi đạt độ chính xác từ 0.12 mm đến 0.15 mm, kết hợp kiểm tra độ kín vỉ định kỳ theo quy trình kiểm tra rò rỉ bao bì astm để đảm bảo toàn bộ lô vỉ dập nguội đạt tiêu chuẩn xuất xưởng nghiêm ngặt.
Kết luận
Làm chủ kỹ thuật định hình lạnh vỉ alu alu là chìa khóa then chốt giúp các đơn vị sản xuất dược phẩm bảo vệ tối đa hoạt tính của các dòng thuốc đặc trị nhạy cảm trước tác động của môi trường ẩm nhiệt đới.
Việc phối hợp hài hòa giữa bán kính góc lượn cối dập, lực kẹp giữ màng và cấu trúc màng Cold Form Foil chất lượng cao sẽ loại bỏ hoàn toàn nguy cơ nứt vi mô, tối ưu hóa năng suất vận hành máy đóng gói.
- Lựa chọn màng nhôm Cold Form Foil OPA 25 / AL 45 – 50 / PVC 60 micron đạt tiêu chuẩn dược điển DIN 55531.
- Thiết kế bán kính góc lượn cối dập tối thiểu từ 1.5 mm đến 2.5 mm và góc vát chày từ 7 độ trở lên.
- Duy trì lực kẹp màng hợp lý và vệ sinh đánh bóng chày dập định kỳ để triệt tiêu ma sát gây nứt đáy vỉ.
