Thử nghiệm gelbo flex màng bao bì theo tiêu chuẩn quốc tế ASTM F392 là phương pháp kiểm tra độ bền uốn gập sống còn đối với các cấu trúc màng nhôm và màng tráng kim loại. Phương pháp này mô phỏng chính xác ứng suất kéo nén và xoắn vặn mà bao bì phải chịu đựng trong suốt chuỗi cung ứng vận chuyển đường dài.
Nhiều doanh nghiệp gặp phải tình trạng trớ trêu: bao bì kiểm tra tại xưởng đạt chỉ số cản khí rất tốt, nhưng khi đến tay khách hàng hoặc xuất khẩu qua đường biển thì sản phẩm bị xì hơi, ôi thiu do lớp lá nhôm bị nứt gãy tạo thành hàng nghìn lỗ châm kim siêu nhỏ mắt thường không thấy được.
Bài viết từ đội ngũ kỹ sư bao bì Đông Âu Packing sẽ phân tích toàn diện nguyên lý máy Gelbo Flex Tester, các cấp độ thử nghiệm ASTM F392 và giải pháp tối ưu cấu trúc màng đệm ngăn ngừa triệt để lỗ châm kim pinhole.
Hiện tượng gãy mỏi cơ học và hình thành lỗ châm kim trên màng rào cản
Trong ngành sản xuất màng ghép phức hợp, lá nhôm nguyên chất (AL Foil) với độ dày thông dụng 6 – 9 micron và lớp kim loại mạ chân không (VMPET) là những vật liệu mang lại khả năng cản khí oxy và hơi nước tiệm cận mức tuyệt đối. Tuy nhiên, nhược điểm chí mạng của nhôm kim loại là tính dẻo đàn hồi kém và rất nhạy cảm với ứng suất uốn gấp lặp đi lặp lại.
Khi các thùng hàng bao bì được xếp chồng lên nhau trên xe tải hoặc tàu biển, dao động rung xóc liên tục tạo ra các nếp gấp chết (sharp creases). Tại các đường nếp gấp này, mạng tinh thể kim loại của lá nhôm bị biến dạng dẻo cục bộ và phát sinh hiện tượng gãy mỏi cơ học (Mechanical Fatigue).
Hậu quả là trên bề mặt lá nhôm hình thành các vi vết nứt xuyên thấu, trong ngành gọi là lỗ châm kim (Pinholes). Những lỗ thủng này có kích thước chỉ từ vài micron đến hàng chục micron, hoàn toàn tàng hình trước mắt thường nhưng lại là đường cao tốc để oxy và hơi ẩm ồ ạt tràn vào bên trong bao bì.
Sau hành trình vận chuyển dài ngày, chỉ số OTR và WVTR của gói bao bì có thể tăng vọt hàng trăm lần so với lúc mới xuất xưởng, phá hủy hoàn toàn thời hạn bảo quản của thực phẩm sấy khô, sữa bột hay thuốc men.
Tiêu chuẩn thử nghiệm uốn xoắn Gelbo Flex theo ASTM F392
Để định lượng độ bền chống mỏi cơ học của vật liệu màng dẻo, tổ chức tiêu chuẩn quốc tế ASTM đã ban hành quy chuẩn ASTM F392 (Standard Test Method for Flex Durability of Flexible Barrier Materials).
Nguyên lý hoạt động của thiết bị uốn gập Gelbo Flex

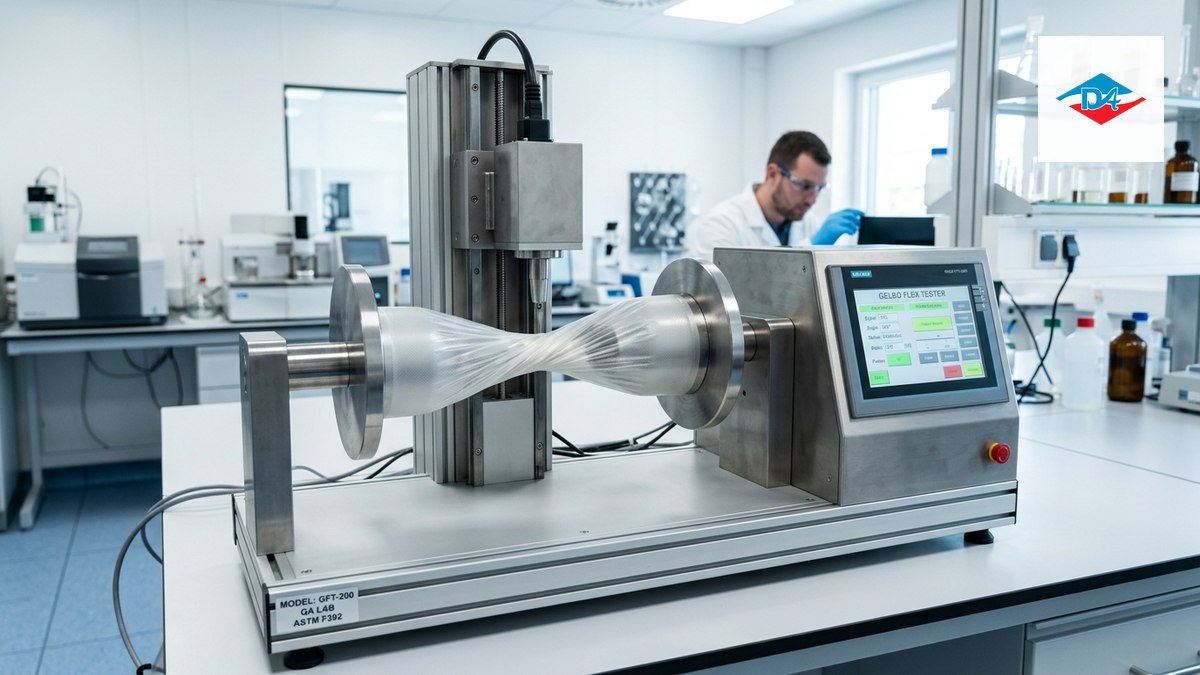

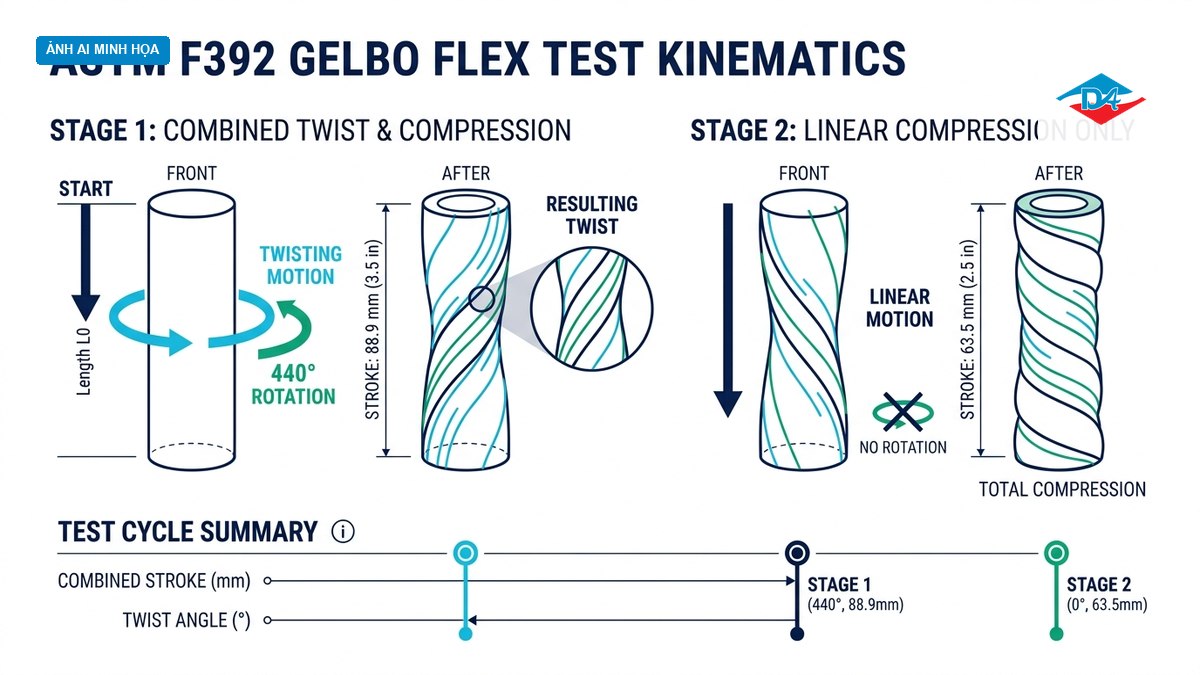

Thiết bị Gelbo Flex Tester hoạt động dựa trên cơ chế kẹp mẫu màng dạng hình trụ tròn kích thước chuẩn 200 x 280 mm giữa hai mâm kẹp kim loại có đường kính 88.9 mm (3.5 inch). Một mâm kẹp được giữ cố định, trong khi mâm kẹp đối diện là mâm động thực hiện chu kỳ chuyển động phức hợp gồm 2 giai đoạn:
- Giai đoạn xoắn góc 440 độ: Trong 88.9 mm hành trình đầu tiên, mâm động vừa nén vừa xoay một góc 440°, vặn xoắn mẫu màng thành các nếp gập chéo góc cực kỳ khắt khe.
- Giai đoạn nén ép trục thẳng: Trong 63.5 mm hành trình tiếp theo, mâm động tiếp tục ép nén dọc trục thẳng mà không xoay, ép dẹp hoàn toàn các nếp gấp để mô phỏng sự vò nát bao bì dưới đáy thùng hàng.
Toàn bộ hành trình kép này được lặp lại liên tục với tốc độ chuẩn 45 chu kỳ/phút. Chuyển động xoắn nén phức hợp này tái hiện hoàn hảo các lực cắt xé và lực nén mà bao bì thực tế phải gánh chịu khi vận chuyển.
Các cấp độ thử nghiệm từ chu kỳ A đến chu kỳ E
Tiêu chuẩn ASTM F392 phân chia quy trình thử nghiệm thành 5 điều kiện (Condition) từ nhẹ đến cực kỳ khắc nghiệt tùy theo tính chất sản phẩm chứa đựng:
- Condition A (270 chu kỳ): Chu kỳ uốn gập đầy đủ (xoắn 440° kết hợp nén trục). Đây là cấp độ khắt khe nhất, áp dụng cho bao bì túi chất lỏng thể tích lớn (BIB) và hàng hóa xuất khẩu liên lục địa.
- Condition B (90 chu kỳ): Chu kỳ uốn gập đầy đủ. Cấp độ chuẩn cho bao bì dược phẩm tiệt trùng, màng nhôm tạo hình ép vỉ và túi chịu nhiệt tiệt trùng Retort.
- Condition C (27 chu kỳ): Chu kỳ uốn gập đầy đủ. Thử nghiệm tiêu chuẩn áp dụng cho bao bì snack, thực phẩm khô đóng gói màng nhôm AL Foil thông dụng.
- Condition D (20 chu kỳ): Chỉ thực hiện uốn xoắn 440° trên đoạn hành trình 88.9 mm mà không nén trục. Áp dụng cho màng in hoặc màng tráng kim loại mỏng.
- Condition E (20 chu kỳ): Chỉ thực hiện nén dọc trục 63.5 mm mà không xoay vặn. Thử nghiệm kiểm tra sơ bộ độ đàn hồi của màng dẻo đơn lớp.
Quy trình phát hiện và đếm số lượng lỗ châm kim sau uốn gập
Sau khi hoàn tất số chu kỳ uốn gập trên máy Gelbo Flex, mẫu màng được tháo ra để kiểm tra tính nguyên vẹn. Hai phương pháp phát hiện lỗ châm kim phổ biến nhất gồm:

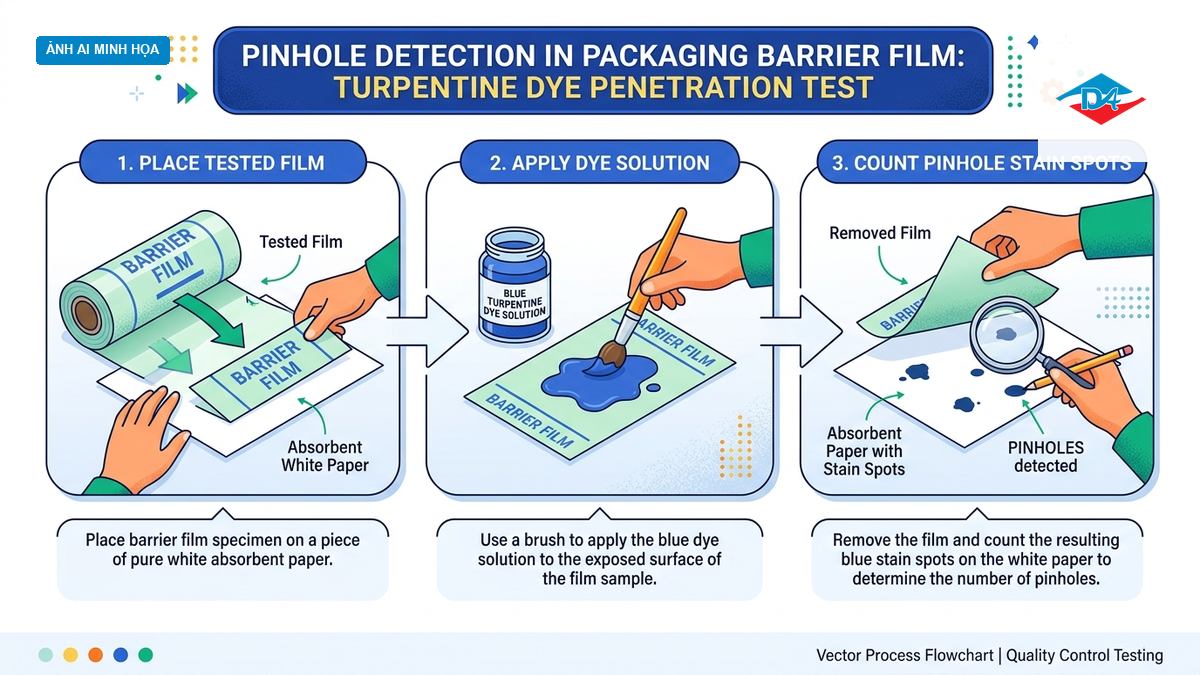

Kỹ thuật nhuộm màu bằng dung dịch Turpentine Dye
Đây là phương pháp trực quan và chuẩn xác nhất theo ASTM F392. Mẫu màng sau khi uốn được trải phẳng lên một tờ giấy thấm màu trắng tinh khiết đặt trên bàn soi sáng.
Kỹ thuật viên sử dụng dung dịch dầu thông (Turpentine) pha thuốc nhuộm màu xanh hoặc đỏ có sức căng bề mặt cực thấp để quét đều lên bề mặt màng. Do sức căng bề mặt rất nhỏ, dung dịch nhuộm sẽ lập tức len lỏi và thấm qua bất kỳ vi vết nứt hoặc lỗ châm kim nào xuyên thấu màng.
Sau khoảng 1 phút tiếp xúc, mẫu màng được nhấc ra. Toàn bộ các vị trí bị thủng lỗ kim sẽ hiện rõ thành các chấm màu nổi bật trên tờ giấy thấm màu trắng bên dưới. Kỹ thuật viên đếm số chấm màu và quy đổi ra mật độ lỗ châm kim trên một mét vuông (pinholes/m²).
Kiểm tra rò rỉ khí bằng buồng chân không
Bên cạnh phương pháp nhuộm màu, các mẫu túi thành phẩm sau khi uốn gập có thể được đưa vào buồng hút chân không ngâm trong nước để quan sát bọt khí rò rỉ. Giải pháp này giúp xác định nhanh chóng mép hàn nhiệt có bị nứt rách chân chim hay không trong môi trường chênh lệch áp suất âm.
Kỹ thuật kiểm tra độ kín chân không là bước bắt buộc đối với dòng bao bì hút chân không bảo quản nông sản và thủy hải sản xuất khẩu.
Bảng giải pháp vật liệu gia cường khả năng chống gãy nứt màng nhôm
Để khắc phục nhược điểm giòn gãy của lá nhôm AL Foil và màng tráng kim loại, các chuyên gia R&D vật liệu tại Đông Âu Packing đã thử nghiệm và hoàn thiện các giải pháp bổ sung lớp đệm giảm chấn hấp thụ lực uốn xoắn:
Bảng ma trận dưới đây đối chiếu hiệu quả chống lỗ châm kim của các cấu trúc màng qua thử nghiệm thực tế 27 chu kỳ Gelbo Flex tại phòng lab:
| Cấu trúc màng ghép | Độ dày màng | Số lỗ kim (sau 27 chu kỳ) Condition C (lỗ/m²) |
Độ suy giảm rào cản OTR Sau uốn gập |
Đánh giá ứng dụng B2B |
|---|---|---|---|---|
| PET / AL / PE (Cấu trúc thông thường) | 85 micron | 15 – 35 lỗ/m² | Tăng gấp 20 – 50 lần | Rủi ro cao khi vận chuyển đường xóc; chỉ dùng cho gói nhỏ tĩnh tại |
| PET / VMPET / PE (Tráng kim) | 80 micron | 0 lỗ (không thủng màng nhựa) | Tăng gấp 3 – 5 lần (rạn mạ kim) | Độ bền uốn tốt hơn nhôm thật nhưng rào cản khí ban đầu thấp hơn |
| PET / BOPA / AL / PE (Có đệm Nylon) | 105 micron | 0 lỗ/m² | Giữ nguyên < 0.05 cc/m² | Tiêu chuẩn vàng cho dược phẩm, kháng sinh và thực phẩm xuất khẩu |
| BOPA / AL / R-CPP (Bao bì Retort) | 110 micron | 0 lỗ/m² (chịu uốn cực tốt) | Giữ nguyên < 0.05 cc/m² | Chịu hấp nhiệt 121°C, chống đâm thủng và chống va đập tuyệt đối |
| Alu / Alu (Ép vỉ định hình nguội) | 130 micron (OPA25/AL45/PVC60) | 0 lỗ/m² khi định hình sâu | Tuyệt đối rào cản 100% | Tiêu chuẩn cao nhất bảo vệ viên nén dược phẩm nhạy ẩm tuyệt đối |

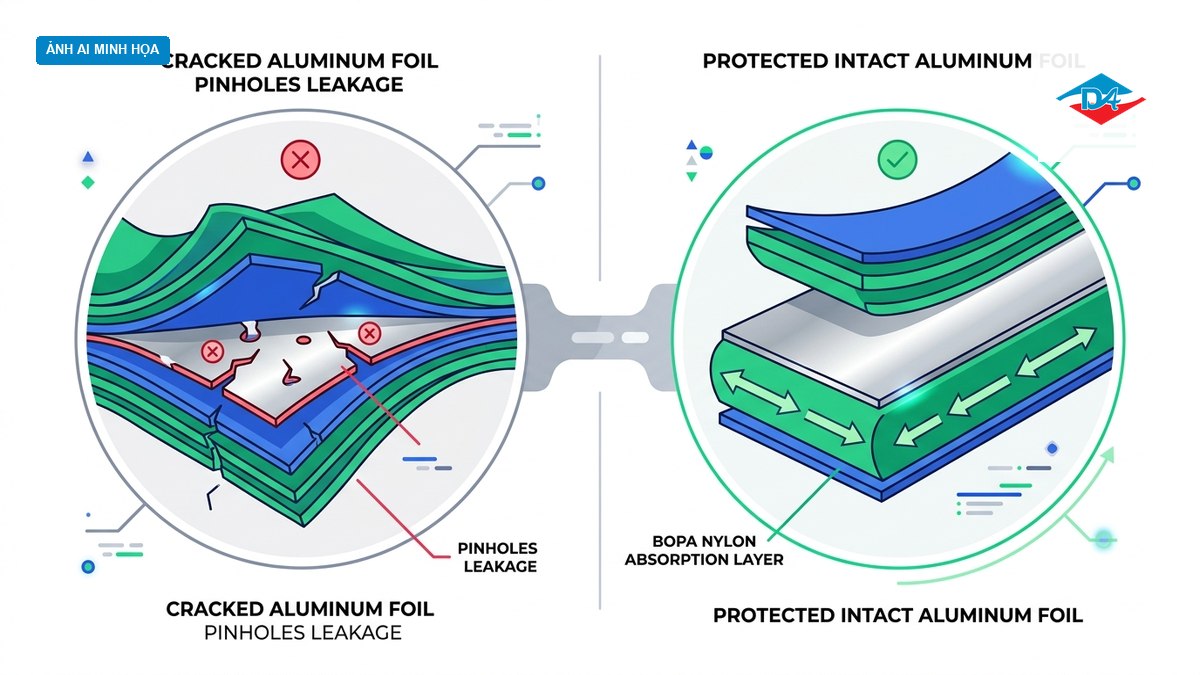

Nhờ đặc tính cơ lý dẻo dai và khả năng đàn hồi co giãn phi thường của màng nylon PA là gì, việc chèn thêm một lớp BOPA 15 micron vào giữa màng in PET và lá nhôm AL Foil sẽ tạo thành một lớp đệm hấp thụ tới 80% xung lực uốn gập. Giải pháp này giúp triệt tiêu hoàn toàn nguy cơ gãy nứt lá nhôm.
Bạn cũng có thể xem xét giải pháp định hình vỉ bấm nhôm đặc chủng trong bài viết phân tích chuyên sâu về màng alu alu là gì để ứng dụng cho các sản phẩm y tế và viên nang cao cấp.
Khuyến nghị thực tế cho nhà sản xuất bao bì và đóng gói
Dựa trên 18 năm kinh nghiệm thực chiến xử lý sự cố bao bì tại nhà máy, Đông Âu Packing đưa ra 3 khuyến nghị sống còn cho các đơn vị thu mua và kỹ thuật vận hành:
- 1. Kiểm soát lực căng cuộn màng (Tension Control): Quá trình cuộn màng hoặc dẫn màng trên máy đóng gói tự động tốc độ cao nếu cài đặt lực căng quá lớn sẽ khiến lớp nhôm bị kéo dãn vi mô trước khi tạo hình, làm giảm 50% khả năng chịu uốn xoắn Gelbo Flex sau này.
- 2. Bán kính gập của ngàm hàn nhiệt và phễu tạo túi: Góc bẻ mép trên phễu định hình túi phải được bo tròn với bán kính tối thiểu R ≥ 1.5 mm. Tránh các cạnh kim loại sắc nhọn tạo nếp gấp chết làm nứt vỡ nhôm ngay trên dây chuyền đóng gói.
- 3. Chọn loại keo ghép đàn hồi cao: Trong công nghệ ghép màng không dung môi (Solventless Lamination), việc sử dụng hệ keo Polyurethane hai thành phần có độ dẻo dai và tính đàn hồi cao sẽ giúp phân bổ đồng đều ứng suất uốn nén giữa các lớp vật liệu, ngăn ngừa hiện tượng tách lớp delamination khi bao bì bị vò nát.
Kết luận
Thử nghiệm gelbo flex màng bao bì theo chuẩn ASTM F392 là thước đo chuẩn mực để đánh giá độ tin cậy cơ học của bao bì màng ghép phức hợp trước các thử thách khắt khe của quá trình vận chuyển thực tế.
Việc đầu tư kiểm soát thử nghiệm uốn mỏi ngay từ khâu lựa chọn cấu trúc vật liệu giúp doanh nghiệp phòng ngừa rủi ro thủng lỗ châm kim, bảo vệ trọn vẹn chất lượng sản phẩm và giữ vững uy tín thương hiệu trên thị trường quốc tế.
Nhà máy Đông Âu Packing tại Bắc Ninh đạt chứng nhận ISO 15378 cho phòng sạch sản xuất bao bì dược phẩm, được trang bị đầy đủ máy in ống đồng tốc độ cao, máy ghép không dung môi Solventless và hệ thống máy thử nghiệm Gelbo Flex Tester hiện đại.
Đội ngũ kỹ sư của chúng tôi cam kết đồng hành kỹ thuật, hỗ trợ đo kiểm cơ lý và đưa ra cấu trúc màng ghép tối ưu nhất cho từng dây chuyền đóng gói của bạn.
