Giải pháp bao bì kháng dung môi và tinh dầu đòi hỏi cấu trúc màng phức hợp đa lớp chuyên dụng tích hợp lá nhôm nguyên chất và lớp hàn dán Ionomer Surlyn, có khả năng ngăn chặn hoàn toàn sự khuếch tán của các phân tử Terpene, dung môi cồn và hoạt chất bay hơi ở dải nhiệt độ phòng và môi trường bảo quản khắc nghiệt.
Trong sản xuất khăn ướt, dầu xoa bóp, mỹ phẩm và dược liệu, hiện tượng bao bì nổi bọng khí phồng rộp, nhăn nheo tách lớp chỉ sau vài tuần lưu kho là nỗi trăn trở lớn của nhiều doanh nghiệp, dẫn đến việc thất thoát hoạt chất trị liệu và làm biến đổi mùi thơm nguyên bản của sản phẩm.
Bài viết này phân tích đặc tính thẩm thấu của các hợp chất Terpene, cơ chế phá hủy màng ghép, thiết kế cấu trúc màng tối ưu và cung cấp số liệu thực nghiệm định lượng về tỷ lệ bảo toàn mùi hương sau 6 tháng lưu kho.
Các gốc Terpene trong tinh dầu tự nhiên sở hữu khối lượng phân tử nhỏ, tính kỵ nước mạnh và khả năng hòa tan cao trong chuỗi polyme béo không phân cực.
Hiện tượng này khiến phân tử tinh dầu dễ dàng khuếch tán qua lớp màng PE tiêu chuẩn, hòa tan lớp keo ghép dán và tạo nên các bọng khí phồng rộp ngoài mặt bao bì.
Đặc tính thẩm thấu siêu mạnh của các hợp chất Terpene trong tinh dầu thiên nhiên
Các dòng tinh dầu thiên nhiên như tinh dầu tràm, bạc hà, quế, cam chanh và gừng chứa hàm lượng rất cao các hợp chất hữu cơ dễ bay hơi thuộc nhóm Terpene và Terpenoid đơn vòng hoặc hai vòng.
Điển hình trong số đó là Menthol, Cineol (1,8-Cineole), Limonene và Cinnamaldehyde, vốn là những hợp chất có khối lượng phân tử tương đối nhỏ (thường dưới 200 g/mol) cùng áp suất hơi bão hòa cao ở điều kiện tiêu chuẩn.
Do cấu trúc mạch carbon hydrocacbon tương đồng với chuỗi polyme béo, các phân tử Terpene có ái lực hóa học cực kỳ mạnh với các loại màng polyolefin thông thường như Polyethylene (PE) và Polypropylene (PP).
Quá trình khuếch tán của các phân tử Terpene qua mạng lưới vô định hình của nhựa PE diễn ra nhanh gấp hàng chục lần so với phân tử nước hoặc khí oxy, khiến vật liệu màng nhanh chóng bị trương nở thể tích và mất dần độ ổn định cơ lý ban đầu.
Cơ chế gây phồng rộp và mất mùi bao bì tinh dầu
Sự xuống cấp của bao bì đóng gói tinh dầu không diễn ra ngay lập tức mà là một quá trình thẩm thấu lũy tiến qua các tầng vật liệu màng ghép phức hợp.
Hiện tượng này bắt nguồn từ sự tương tác hóa lý phức tạp giữa hoạt chất bay hơi với lớp keo ghép dán và các chuỗi polymer cấu tạo nên thành túi.
Sự phá hủy liên kết keo ghép giữa các lớp màng
Sau khi khuếch tán xuyên qua lớp màng hàn dán trong cùng, các phân tử tinh dầu và hơi dung môi hữu cơ tiếp cận trực tiếp với lớp keo ghép dán màng (thường là hệ keo Polyurethane hai thành phần).
Tại ranh giới liên kết này, tinh dầu hoạt động như một chất làm dẻo và dung môi thứ cấp, len lỏi vào cấu trúc mạng liên kết ngang của phân tử keo, làm suy yếu lực bám dính hóa học và cơ học giữa lớp màng in ngoài cùng và màng chắn bên trong.
Khi các liên kết keo bị đứt gãy, tinh dầu tích tụ tạo thành các bọng khí rỗng li ti, kết hợp với áp suất hơi cục bộ làm phồng rộp bề mặt ngoài bao bì, tạo nên các nếp gấp nhăn nheo mất thẩm mỹ.
Để kiểm soát chặt chẽ hiện tượng này trong sản xuất, các nhà máy bao bì bắt buộc phải đo lường chỉ số độ bền bóc tách màng ghép astm f904 trước và sau khi màng tiếp xúc với dung môi kiểm nghiệm.
Thất thoát hoạt chất và biến đổi thành phần sản phẩm
Hậu quả nghiêm trọng nhất của việc phồng rộp và phân rã cấu trúc màng là sự thất thoát không thể đảo ngược của các hoạt chất trị liệu quý giá trong tinh dầu.
Các phân tử mùi hương bay hơi thoát dần ra ngoài môi trường qua các vi kẽ hở của màng phim bị trương nở, khiến sản phẩm bị teo tóp thể tích, nhạt mùi và mất đi hiệu quả dược tính ban đầu.
Hơn nữa, khi cấu trúc rào cản bị phá vỡ, oxy từ không khí bên ngoài có thể thẩm thấu ngược vào trong, kích hoạt các phản ứng oxy hóa gốc tự do làm biến đổi màu sắc tinh dầu và hình thành mùi hắc khó chịu.
Thiết kế cấu trúc màng phức hợp rào cản tối thượng cho tinh dầu

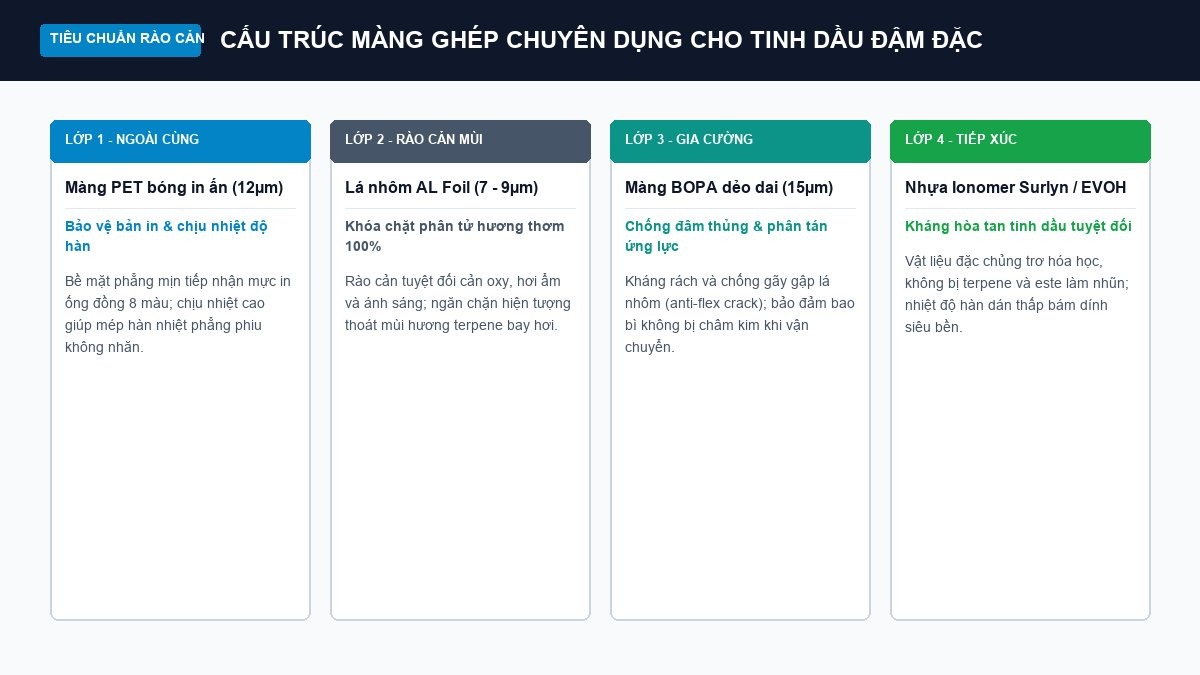

Để giải quyết triệt để bài toán rò rỉ và phồng rộp màng, các kỹ sư công nghệ bao bì tại Đông Âu Packing đã tối ưu hóa cấu trúc màng phức hợp 4 lớp chuyên dụng PET/AL/BOPA/Surlyn.
Mỗi lớp vật liệu trong cấu trúc này đảm nhiệm một chức năng cơ lý riêng biệt, tạo nên hệ rào cản vững chắc ngăn chặn hoàn toàn sự xâm nhập của tinh dầu.

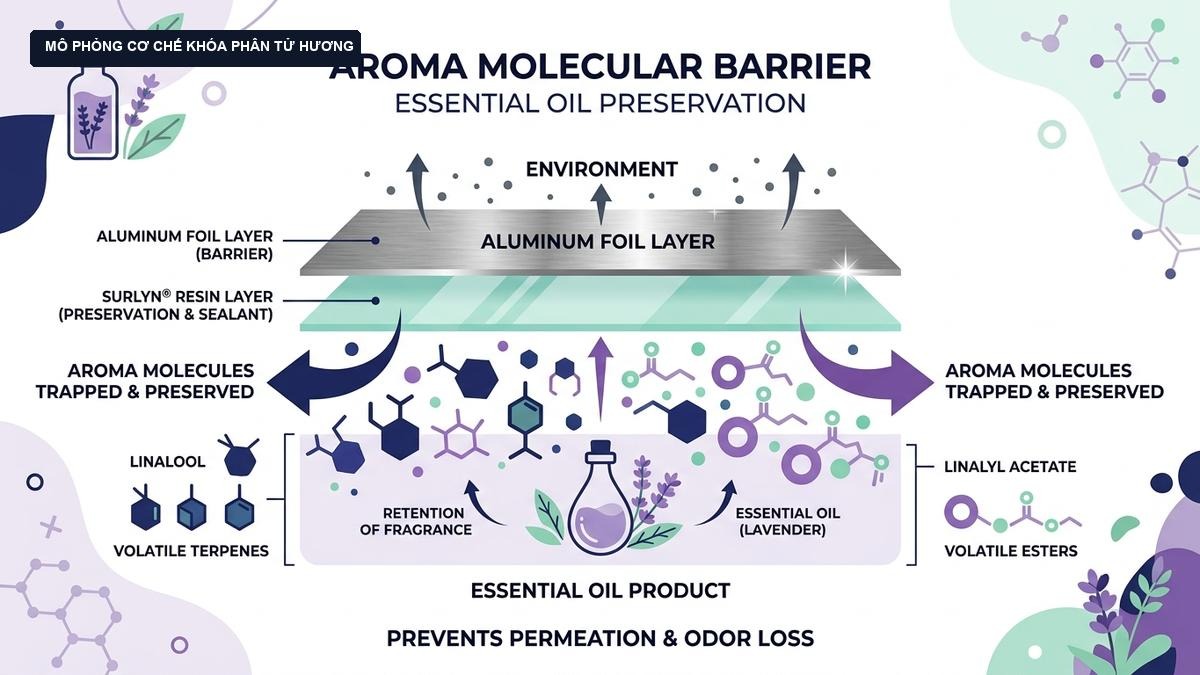

Vai trò của lớp lá nhôm nguyên chất (Alu Foil)
Lá nhôm nguyên chất (Alu Foil) có độ dày tiêu chuẩn từ 7 đến 9 micron đóng vai trò là rào cản vật lý tuyệt đối chống lại sự thoát hơi của các phân tử hương liệu siêu nhỏ.
Với cấu trúc tinh thể kim loại đan khít, lá nhôm sở hữu tỷ lệ truyền khí oxy (OTR) và tỷ lệ truyền hơi nước (WVTR) tiệm cận mức bằng 0 tuyệt đối, ngăn cách hoàn toàn sản phẩm bên trong với môi trường bên ngoài.
Lớp nhôm lá còn ngăn chặn 100% tia cực tím (UV) và ánh sáng khả kiến, bảo vệ các hợp chất Terpene nhạy cảm không bị quang phân hủy hoặc biến tính trong suốt thời gian bảo quản.
Ứng dụng lớp màng rào cản trung gian chống thẩm thấu
Nếu để tinh dầu tiếp xúc trực tiếp hoặc khuếch tán đến bề mặt lá nhôm, các axit hữu cơ và hợp chất phân cực có thể gây ăn mòn cục bộ lớp mạ oxit nhôm bảo vệ.
Do đó, giải pháp kỹ thuật là bổ sung lớp màng Polyamide định hướng hai chiều (BOPA – Nylon) hoặc lớp phủ PVDC nằm giữa lớp nhôm và lớp hàn dán trong cùng.
Màng BOPA sở hữu độ bền cơ lý vượt trội, khả năng chống đâm thủng cao và có tính kháng dung môi hữu cơ xuất sắc, đóng vai trò như một đệm chắn phụ ngăn chặn tinh dầu tiếp cận lá nhôm.
Lớp màng hàn dán kháng tinh dầu đặc biệt

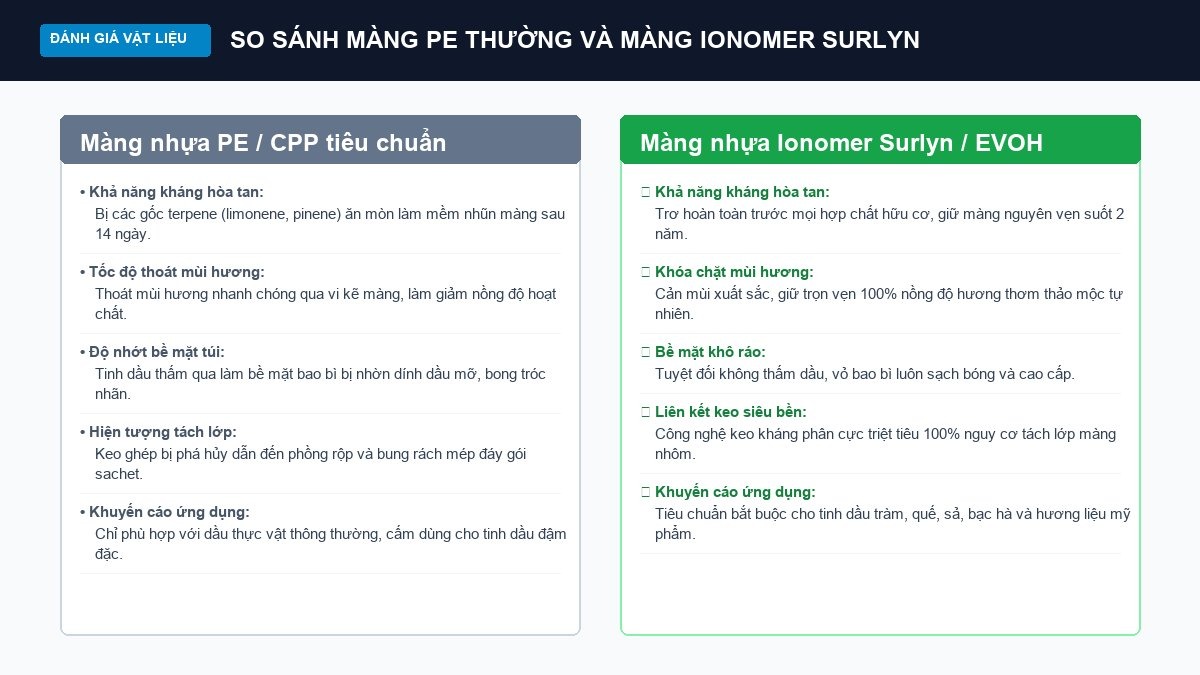

Yếu tố mang tính bước ngoặt trong cấu trúc bao bì kháng tinh dầu hiện đại là việc thay thế màng PE thông thường bằng nhựa Ionomer Surlyn hoặc màng LLDPE biến tính chuyên dụng.
Nhựa Ionomer Surlyn sở hữu các liên kết ion liên chuỗi mạnh mẽ, tạo nên mật độ phân tử dày đặc giúp triệt tiêu hiện tượng hấp phụ và hòa tan tinh dầu vào bề mặt màng.
Vật liệu Surlyn còn có khả năng duy trì độ bền hàn dán cực cao ngay cả khi có màng dầu mỏng dính vào mép hàn nhiệt trong quá trình chiết rót công nghiệp.
Bảng đo lường tỷ lệ thất thoát khối lượng và mùi hương của tinh dầu sau 6 tháng
Nhằm định lượng chuẩn xác hiệu năng bảo vệ của từng cấu trúc bao bì, phòng thí nghiệm kiểm định đã thực hiện thử nghiệm gia tốc nhiệt độ ở điều kiện 45°C và độ ẩm tương đối 75% trong thời gian 6 tháng liên tục.
Dưới đây là bảng số liệu thực nghiệm so sánh độ hao hụt khối lượng và mức độ biến dạng màng của các cấu trúc bao bì chứa tinh dầu tràm và tinh dầu bưởi:
| Cấu trúc màng ghép | Độ dày (mic) | Mức hao hụt khối lượng (%) | Hiện tượng phồng rộp | Bảo tồn mùi hương | Khuyến nghị chuyên môn |
|---|---|---|---|---|---|
| PET / PE | 75 – 80 | 8.5% – 12.0% | Phồng rộp nghiêm trọng, tách lớp hoàn toàn sau 4 tuần | Mất hơn 60% mùi hương, hoạt chất Cineol suy giảm mạnh | Tuyệt đối không sử dụng cho các sản phẩm có chứa tinh dầu tự nhiên hoặc cồn. |
| PET / MPET / PE | 70 – 75 | 4.8% – 6.5% | Bong tróc lớp mạ nhôm li ti, nổi bọng khí quanh mép dán | Giữ được khoảng 65% mùi, hoạt chất Limonene bị oxy hóa | Chỉ phù hợp cho khăn ướt nồng độ hương liệu rất thấp dưới 0.1% lưu kho ngắn hạn. |
| PET / AL / PE | 85 – 90 | 1.5% – 2.2% | Không tách lớp lớn nhưng có hiện tượng phồng nhẹ mép túi | Bảo toàn 85% mùi hương và hoạt chất trị liệu | Phù hợp cho các dòng dầu xoa bóp nồng độ tinh dầu vừa phải hoặc dung môi hữu cơ nhẹ. |
| PET / AL / PA / Surlyn | 100 – 110 | Dưới 0.2% | Bề mặt màng phẳng mịn tuyệt đối, không xuất hiện bọng khí | Bảo toàn trên 98% hàm lượng hoạt chất và hương thơm gốc | Cấu trúc tối ưu cho tinh dầu nguyên chất, dầu gió thảo dược và mỹ phẩm cao cấp. |
Kết quả thực nghiệm khẳng định việc kết hợp lớp nhôm lá Alu Foil cùng màng hàn dán Ionomer Surlyn là giải pháp kỹ thuật tối ưu nhất để loại trừ triệt để hiện tượng phồng rộp và giữ trọn vẹn mùi hương sản phẩm.
Tiêu chuẩn kiểm soát chất lượng đường hàn túi chứa tinh dầu
Đặc tính hóa lý của tinh dầu và dung môi hữu cơ đặt ra những thách thức rất lớn trong công đoạn hàn nhiệt miệng bao bì trên dây chuyền đóng gói tự động tốc độ cao.
Nếu không có biện pháp kỹ thuật chuẩn xác, các giọt bắn tinh dầu sẽ làm suy giảm nghiêm trọng độ bám dính của đường hàn mép túi.
Trong quy trình đóng gói túi sachet tốc độ cao, các hạt sương hoặc giọt bắn tinh dầu rất dễ văng dính vào khu vực miệng túi ngay trước thời điểm thanh hàn nhiệt ép xuống.
Đối với màng PE thông thường, lớp dầu mỏng này đóng vai trò như một màng ngăn cách vật lý, cản trở sự hòa trộn phân tử giữa hai bề mặt nhựa và làm hở đường hàn.
Nhựa Surlyn giải quyết triệt để vấn đề này nhờ khoảng nhiệt độ khởi hàn thấp từ 85°C đến 95°C và khả năng nóng chảy hòa tan lớp dầu bẩn, giúp tạo mối hàn dán kín khít tuyệt đối ngay cả khi bề mặt bị nhiễm dầu mỡ.
Bên cạnh yếu tố vật liệu, hình dáng mép hàn của túi sachet chứa tinh dầu cần được thiết kế với độ rộng ép mép tối thiểu từ 5mm đến 8mm kết hợp vân ép sọc caro nhuyễn để tăng khả năng chịu lực xé.
Đồng thời, điểm khía xé chữ V (V-notch) hoặc đường rạch laser cần được căn chỉnh chính xác để người sử dụng dễ dàng mở gói mà không làm rách lan vào thân túi gây đổ dung dịch ra ngoài.
Kết luận
Sử dụng bao bì kháng dung môi và tinh dầu chuyên dụng là giải pháp sống còn giúp các doanh nghiệp bảo toàn trọn vẹn chất lượng dược tính, mùi hương và hình thức sản phẩm trong suốt thời hạn lưu hành.
Việc đầu tư đúng mức vào cấu trúc màng đa lớp tích hợp lá nhôm nguyên chất và lớp hàn dán Ionomer Surlyn giúp loại bỏ hoàn toàn rủi ro phồng rộp, xì mép và thất thoát hoạt chất quý giá.
Đông Âu Packing tự hào làm chủ công nghệ sản xuất màng ghép rào cản kỹ thuật cao, đáp ứng các tiêu chuẩn khắt khe nhất của ngành dược phẩm, mỹ phẩm và hóa chất tiêu dùng:
- Tích hợp lá nhôm Alu Foil nguyên chất tạo rào cản tuyệt đối 100% ngăn ngừa thoát hương.
- Ứng dụng hạt nhựa Ionomer Surlyn chống hấp phụ tinh dầu và hàn dán xuyên vết bẩn.
- Hệ keo dán màng kháng dung môi hữu cơ triệt tiêu hoàn toàn nguy cơ phồng rộp tách lớp.
Quý doanh nghiệp có nhu cầu gia công túi màng ghép theo yêu cầu và nhận báo giá bao bì màng ghép trực tiếp từ nhà máy, xin vui lòng liên hệ hotline 0915 169 396 để được hỗ trợ chuyên sâu.
