Màng nhôm vỉ bấm là gì? Cấu tạo và nguyên lý hoạt động

Bài viết bởi: Biên tập viên Ngày đăng: 15/09/2026 Cập nhật: 14/10/2026 18 phút đọc 393 lượt xem

Màng nhôm vỉ bấm là gì? Màng nhôm vỉ bấm PTP (Press Through Packaging) là lớp màng nắp bằng lá nhôm cứng (Hard Temper độ dày 20 – 25 micron) phủ keo hàn nhiệt HSL, được ép kín với màng nhựa định hình PVC, PVDC hoặc Alu/Alu để tạo thành bao bì cấp 1 cho viên thuốc. Khi người dùng ấn nhẹ vào khoang vỉ, lớp nhôm giòn sẽ nứt vỡ cục bộ giúp lấy viên thuốc nhanh chóng.

Nguyên lý cơ lý của màng nhôm PTP

Khác với màng nhôm vỉ xé Strip Foil dùng nhôm dẻo, màng PTP sử dụng hợp kim nhôm trạng thái cứng (Hard Temper). Đặc tính này giúp lớp màng chịu được lực căng trên máy ép vỉ tốc độ cao nhưng dễ dàng nứt vỡ dứt khoát tại đúng tâm khoang chứa khi người dùng ấn lấy thuốc.

Khái niệm màng nhôm vỉ bấm PTP trong công nghiệp dược phẩm

Press Through Packaging là gì?

PTP là viết tắt của Press Through Packaging, tức hệ thống bao bì lấy thuốc bằng thao tác ấn xuyên qua lớp màng nắp. Trong cấu trúc vỉ tiêu chuẩn, viên nén hoặc viên nang nằm trong khoang định hình (cavity) làm từ nhựa PVC, PVC/PVDC hoặc nhôm định hình nguội Alu/Alu; mặt trên được hàn kín bằng màng nhôm PTP.

Khi người bệnh ấn ngón tay vào phía đáy khoang định hình, lực nén truyền qua viên thuốc tác động trực tiếp lên bề mặt nhôm. Nhờ độ giòn cơ học của lá nhôm cứng, màng PTP phá vỡ ngay tại viền khoang để viên thuốc bật ra ngoài mà không làm bong tróc các khoang thuốc liền kề.

Cấu trúc vỉ thuốc sử dụng màng nhôm vỉ bấm PTP kết hợp màng nhựa định hình

Đây là lý do độ cứng và trạng thái luyện kim của lá nhôm ảnh hưởng trực tiếp đến chất lượng màng PTP. Các tiêu chuẩn dược phẩm quốc tế và hồ sơ đăng ký thuốc tại EMA đều quy định rõ vỉ bấm PTP sử dụng lá nhôm Hard Temper phủ lớp keo hàn nhiệt (heat-seal lacquer) tương thích với đế vỉ.

Vị trí của màng PTP trong hệ thống bao bì dược phẩm

Màng nhôm PTP tiếp xúc trực tiếp với viên thuốc bên trong khoang chứa nên được phân loại là bao bì dược phẩm cấp 1 (Primary Packaging), đòi hỏi kiểm soát nghiêm ngặt về giới hạn thôi nhiễm và vi sinh.

Lớp màng này vừa giữ cố định từng đơn vị phân liều trong khoang vỉ, vừa ngăn chặn ánh sáng, hơi ẩm và oxy xâm nhập từ mặt nắp. Tuy nhiên, tuổi thọ bảo quản của vỉ thuốc phải được tính toán trên toàn bộ hệ thống vỉ hoàn chỉnh, bao gồm chỉ số cản khí ẩm của màng đáy định hình, độ dày lớp keo HSL và độ kín của đường hàn lưới.

Cấu tạo phân tầng 3 lớp của màng nhôm PTP

Một cấu trúc màng nhôm vỉ bấm PTP tiêu chuẩn được thiết kế theo 3 lớp chức năng:

OP / AL / HSL

Trong đó:

OP (Protective Primer) là lớp sơn bảo vệ và bám mực in – AL là lớp lá nhôm nền – HSL (Heat Seal Lacquer) là lớp keo hàn nhiệt.

Cấu trúc OP/AL/HSL này thường sử dụng lá nhôm Hard Temper độ dày từ 20 đến 30 micron tùy kích thước viên thuốc, kết hợp định lượng keo HSL được điều chỉnh theo loại màng nhựa đối ứng.

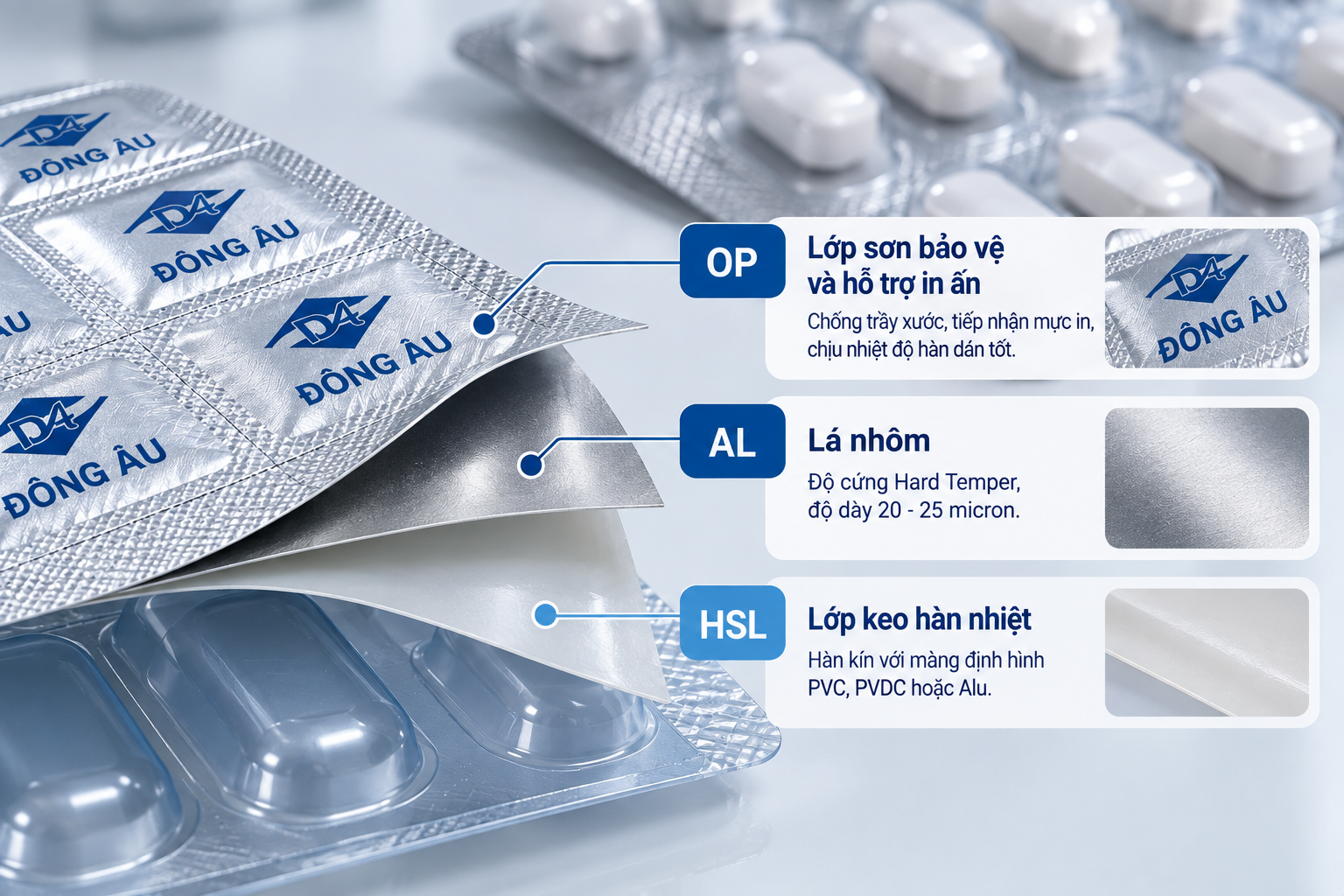

Sơ đồ cấu tạo phân tầng 3 lớp OP AL HSL của màng nhôm vỉ bấm dược phẩm

Lớp sơn bảo vệ OP và bề mặt tiếp nhận mực in

Lớp OP (Overprint Varnish / Primer) được tráng phủ mỏng từ 1 – 2 g/m² trên mặt ngoài của lá nhôm. Lớp phủ này đảm nhiệm hai chức năng: chống oxy hóa, trầy xước bề mặt nhôm và tạo độ bám dính cho mực in ống đồng hoặc in flexo.

Trên dây chuyền đóng gói dược phẩm, mặt ngoài màng PTP phải thể hiện sắc nét tên hoạt chất, hàm lượng, logo hãng dược và chịu được nhiệt độ từ lô ép mà không bị lem màu hay bong mực khi dập số lô, hạn dùng.

Cửa sổ nhiệt độ hàn thực tế trên máy ép vỉ phụ thuộc vào công thức keo HSL, loại màng định hình, áp lực lô ép và tốc độ chạy máy (blisters/phút). Vì vậy, lớp sơn OP bên ngoài phải chịu nhiệt tốt để không bị chảy dính vào bề mặt trục lăn nhiệt ở tốc độ cao.

Lớp lá nhôm Hard Temper tạo khả năng bấm vỡ

Đây là lớp lõi chịu lực và tạo rào cản của màng PTP, thường sử dụng hợp kim nhôm 8011 hoặc 8079 ở trạng thái cứng (H18 / Hard Temper).

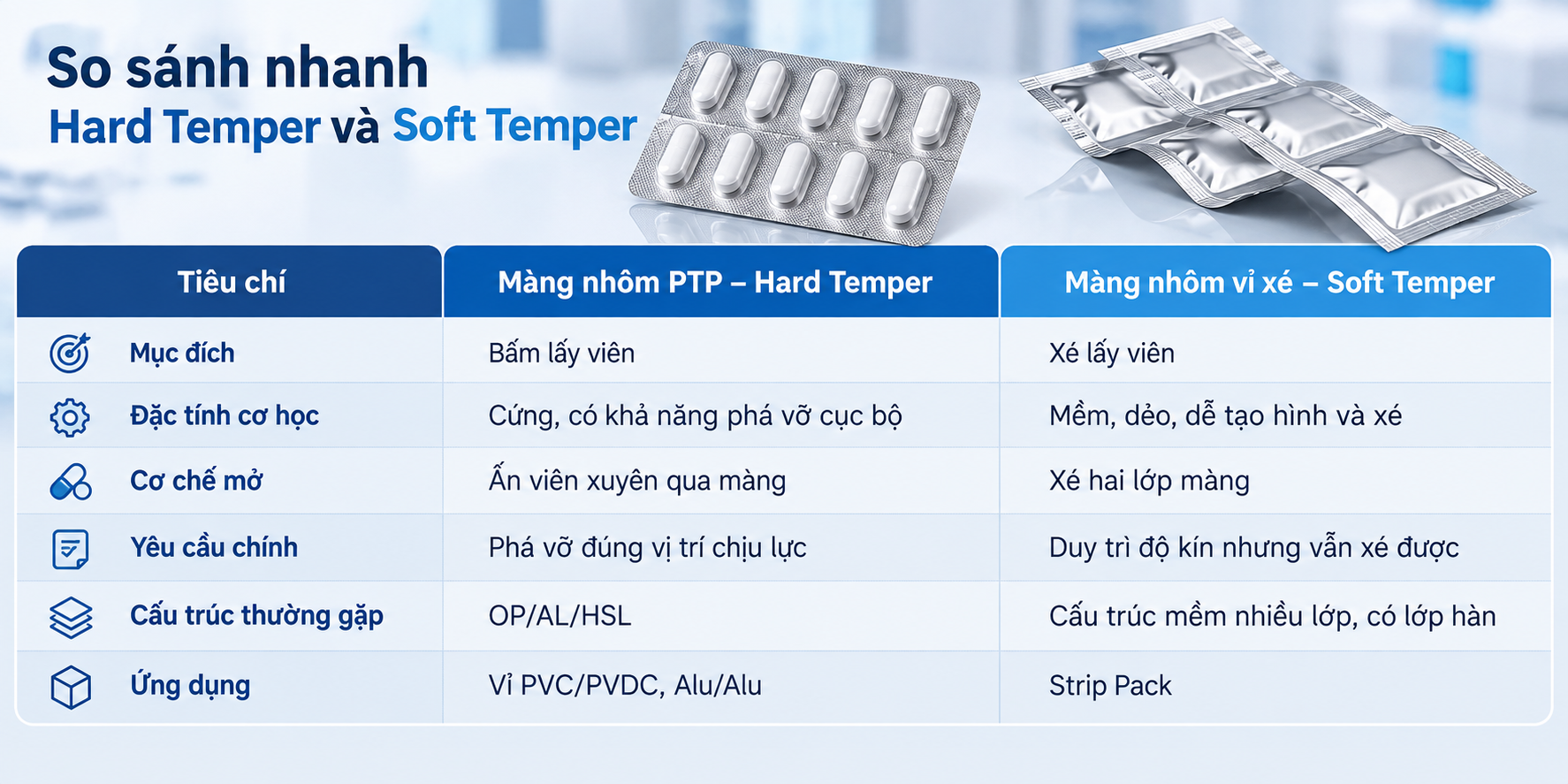

Khác với lá nhôm ủ mềm (Soft Temper O) dùng cho vỉ xé Strip Pack, lá nhôm Hard Temper có độ giãn dài rất thấp (dưới 2 – 3%), giúp màng không bị giãn dài khi chạy qua hệ thống trục căng của máy ép vỉ và nứt gãy gọn gàng khi người dùng bấm lấy thuốc.

Xưởng bao bì Đông Âu hiện sản xuất màng nhôm vỉ bấm với độ dày lá nhôm phổ biến từ 20 – 25 micron, đáp ứng tiêu chuẩn đóng gói cho các nhà máy dược phẩm GMP, thực phẩm bảo vệ sức khỏe và thuốc thú y.

Việc chọn độ dày nhôm 20 micron hay 25 micron cần cân đối giữa độ bền chống thủng ngoài ý muốn khi vận chuyển và lực ấn vừa phải cho người bệnh (đặc biệt là người cao tuổi).

Lớp keo hàn nhiệt HSL bám với màng định hình

HSL là viết tắt của Heat Seal Lacquer (keo hàn nhiệt gốc vinyl hoặc acrylic), được tráng ở mặt trong của lá nhôm với định lượng từ 3 – 8 g/m².

Khi dải màng đi qua trạm hàn nhiệt của máy ép vỉ, nhiệt độ và áp lực làm lớp HSL nóng chảy, liên kết chặt với bề mặt màng định hình. Xưởng bao bì Đông Âu cung cấp các hệ keo HSL chuyên biệt tương thích với màng PVC, màng PVC/PVDC hoặc màng nhôm định hình nguội Alu/Alu.

Khi đặt hàng, bộ phận R&D và thu mua cần xác nhận rõ loại vật liệu màng đáy đang chạy trên máy để chọn đúng mã keo HSL tương ứng. Nếu dùng sai hệ keo hoặc lệch nhiệt độ dao hàn, vỉ thuốc sẽ gặp lỗi hở mép (leaking) hoặc bong tách lớp màng nắp trong quá trình lưu hành.

Nguyên lý cơ học và khả năng bảo vệ của vỉ bấm PTP

Cơ chế giải phóng viên thuốc của vỉ bấm PTP diễn ra qua ba bước cơ học:

Bước 1: Viên thuốc được định vị trong khoang nhựa/nhôm định hình và khóa kín bởi lớp màng nhôm PTP phía trên.

Bước 2: Người dùng đặt ngón tay ấn vào đỉnh khoang định hình, truyền lực nén trực tiếp qua viên thuốc lên bề mặt màng nhôm.

Bước 3: Ứng suất cắt tập trung tại mép khoang làm lá nhôm Hard Temper nứt vỡ gọn theo chu vi viên thuốc, đẩy viên thuốc thoát ra ngoài.

Yêu cầu kỹ thuật quan trọng là lớp nhôm phải phá vỡ dứt khoát tại một khoang duy nhất, không bị kéo giãn làm rách lan sang các khoang thuốc bên cạnh hoặc làm nứt vỡ viên nén mềm.

Cơ chế ấn xuyên qua lớp màng nhôm Hard Temper để lấy viên thuốc từ vỉ bấm PTP

Khả năng cản sáng, ẩm và oxy

Bản thân lá nhôm kim loại có chỉ số cản ánh sáng, hơi ẩm và khí oxy rất cao. Tuy nhiên, khả năng bảo quản thực tế của vỉ bấm phụ thuộc vào tổng thể cả mặt nắp nhôm lẫn mặt đáy định hình.

Nếu mặt nắp dùng màng nhôm PTP nhưng mặt đáy dùng nhựa PVC đơn lớp thì hơi ẩm vẫn có thể thẩm thấu qua vách khoang nhựa PVC. Vì vậy, với các hoạt chất nhạy ẩm cao tại vùng khí hậu nhiệt đới (Zone IVb), nhà máy dược cần nâng cấp mặt đáy lên PVC/PVDC hoặc chuyển sang cấu trúc vỉ nhôm – nhôm (Alu/Alu).

Quy trình kiểm soát chất lượng màng nhôm PTP

Trong sản xuất dược phẩm, màng nhôm PTP đầu vào phải đáp ứng các chỉ tiêu cơ lý hóa theo Dược điển Việt Nam V (hoặc USP, EP), tiêu chuẩn cơ sở đã đăng ký trong hồ sơ thuốc và quy trình kiểm định chất lượng IPC tại nhà máy.

Các phép thử nghiệm thu tập trung vào độ dày từng lớp, định lượng keo phủ, mật độ lỗ kim (pinhole), lực bám dính đường hàn và độ kín tổng thể của vỉ thuốc.

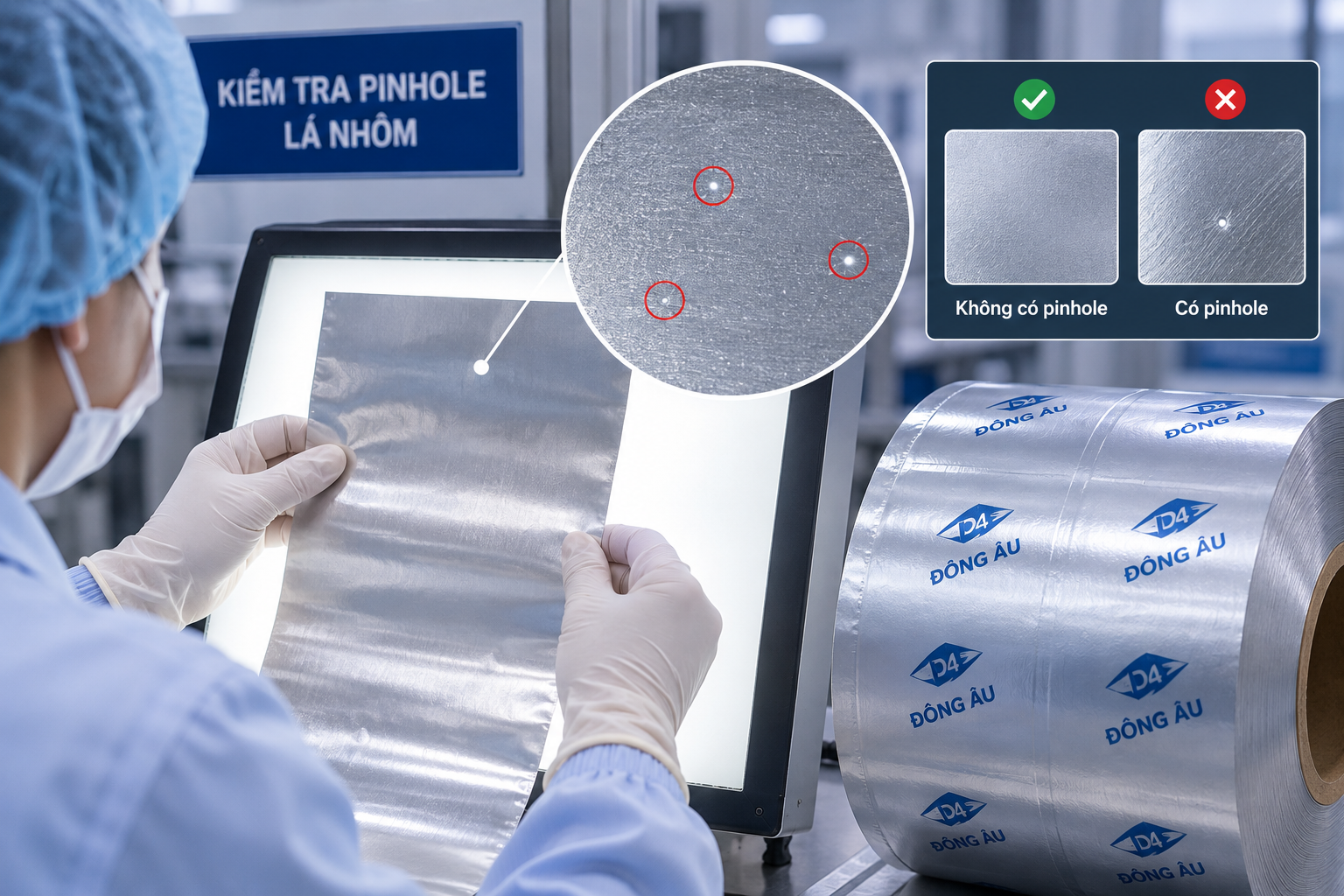

Kiểm tra lỗ kim (pinhole) trên lá nhôm

Lỗ kim siêu vi (pinhole) phát sinh trong quá trình cán mỏng lá nhôm là chỉ tiêu cần kiểm soát chặt đối với màng nhôm độ dày 20 – 25 micron. Tần suất và kích thước lỗ kim phải nằm trong giới hạn cho phép của tiêu chuẩn JIS H4160 hoặc ISO/EN tương ứng.

Tại phòng kiểm nghiệm, cuộn màng nhôm được soi trên bàn ánh sáng cường độ cao trong buồng tối kết hợp đo độ dày bằng thước đo vi sai điện tử để đảm bảo tính đồng nhất trên toàn bộ khổ cuộn.

Quy trình kiểm tra chất lượng và độ kín của vỉ thuốc dùng màng nhôm PTP trong phòng thí nghiệm

Kiểm tra độ kín của hệ thống vỉ

Độ kín của vỉ thuốc phụ thuộc trực tiếp vào độ ngấu của lớp keo HSL với màng định hình tại vùng gân ép nhiệt (knurling seal).

Trong thực tế sản xuất, các nhà máy dược thường kiểm tra độ kín vỉ thuốc bằng phương pháp ngâm dung dịch xanh methylen trong buồng hút chân không (Vacuum Leak Test theo Dược điển hoặc tham chiếu ASTM D3078) để phát hiện sớm các kênh hở trên đường hàn.

Nếu sau chu trình hút chân không và xả áp, dung dịch màu không xâm nhập vào bất kỳ khoang chứa viên nào, lô vỉ thuốc mới đạt yêu cầu về độ kín cơ học để chuyển sang khâu đóng hộp thứ cấp.

Kiểm soát khả năng hàn của lớp keo HSL

Khi chạy thử nghiệm màng PTP trên dây chuyền ép vỉ tự động, đội ngũ QA/QC cần đánh giá đồng bộ 6 thông số:

  • Lực kéo bóc (Peel strength) giữa màng nhôm PTP và màng định hình.
  • Dải nhiệt độ hàn tối ưu trên trục lăn hoặc bản ép phẳng.
  • Áp lực ép ngàm và thời gian tiếp xúc nhiệt.
  • Độ sắc nét và đồng đều của vân lưới đường hàn.
  • Hiện tượng tách lớp hoặc cong vênh vỉ thuốc sau khi làm mát.
  • Độ ổn định lực căng màng khi máy chạy ở tốc độ định mức.

Mỗi loại màng đáy (PVC trong, PVC/PVDC hay nhôm định hình nguội) có năng lượng bề mặt và nhiệt độ mềm hóa khác nhau, đòi hỏi điều chỉnh công thức keo HSL và thông số máy ép vỉ tương ứng.

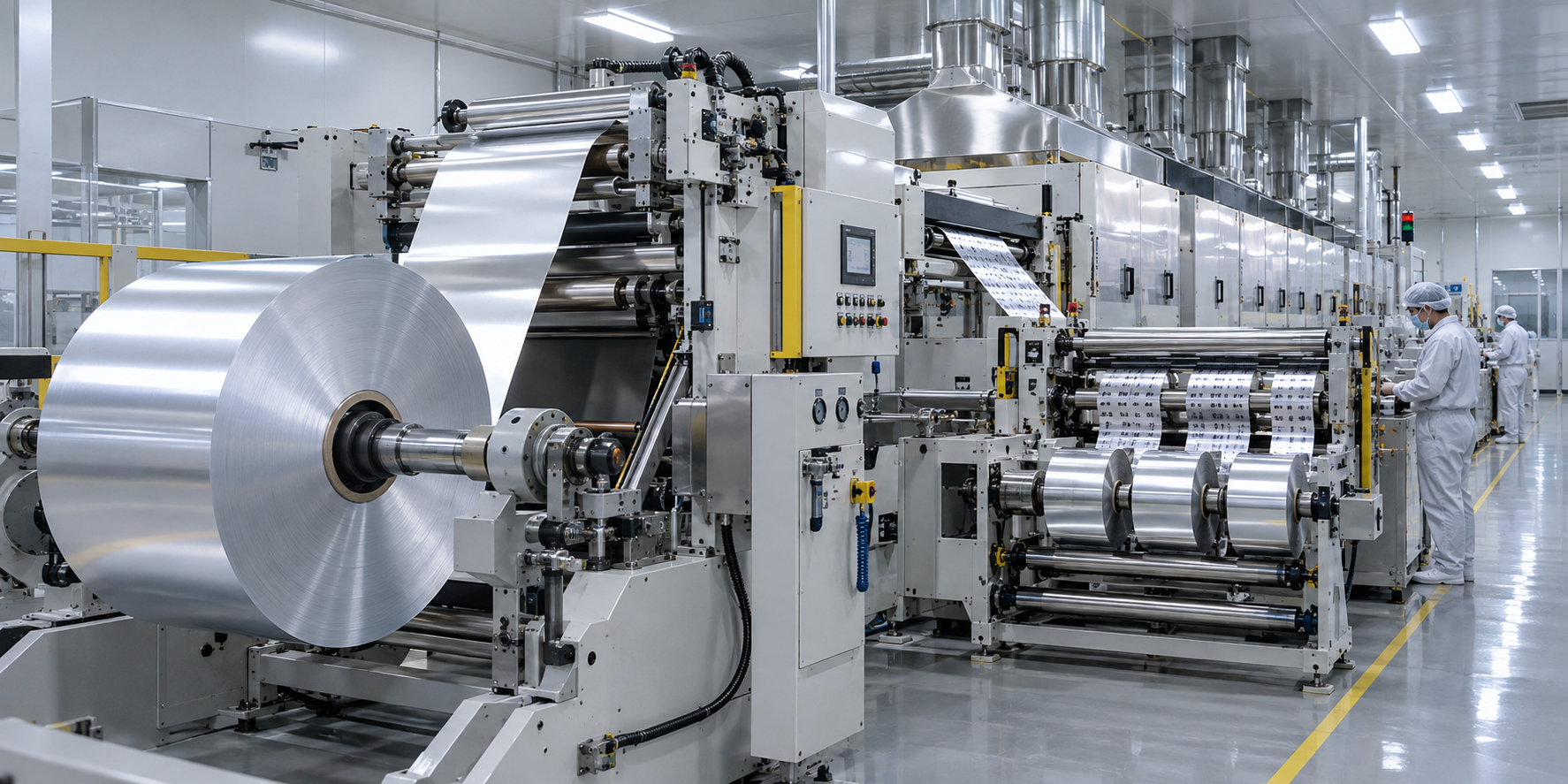

Sản xuất màng nhôm vỉ bấm tại xưởng bao bì Đông Âu

Theo tiêu chuẩn kỹ thuật công bố, xưởng bao bì Đông Âu sản xuất và cung ứng màng nhôm vỉ bấm PTP với độ dày lá nhôm 20 – 25 micron, phủ sơn bảo vệ OP mặt ngoài và keo hàn nhiệt HSL mặt trong, tương thích với các hệ màng PVC, PVC/PVDC và Alu/Alu. Sản phẩm được chia cuộn chính xác theo khổ máy ép vỉ của từng nhà máy dược.

Toàn bộ quá trình từ kiểm tra cuộn nhôm nguyên liệu, pha chế mực in, tráng phủ keo HSL đến chia cuộn thành phẩm tại Đông Âu đều vận hành theo hệ thống quản lý chất lượng ISO 15378 dành riêng cho vật liệu bao bì tiếp xúc trực tiếp với dược phẩm.

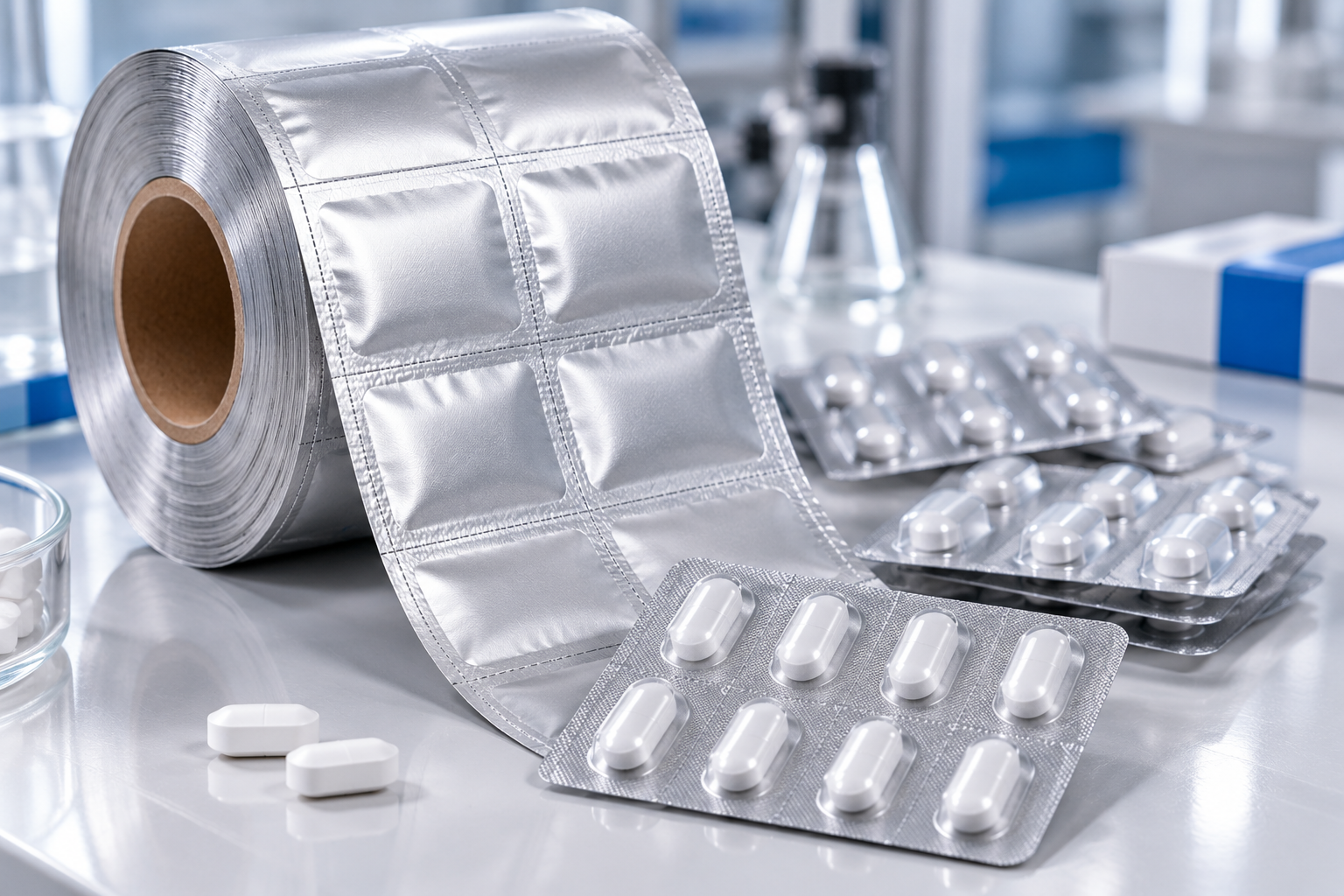

Cuộn màng nhôm vỉ bấm PTP thành phẩm được sản xuất theo hệ thống ISO 15378 tại Đông Âu Packing

Việc áp dụng chuẩn ISO 15378 tích hợp các nguyên tắc thực hành tốt sản xuất GMP giúp kiểm soát chặt chẽ nguy cơ nhiễm chéo, sai lẫn nhãn in và đảm bảo khả năng truy xuất nguồn gốc từng lô cuộn màng nhôm khi cung ứng cho các doanh nghiệp dược phẩm.

Kết luận

Màng nhôm vỉ bấm là gì? Đây là lớp màng nắp bằng lá nhôm cứng (Hard Temper) trong hệ thống vỉ PTP, thực hiện chức năng hàn kín khoang chứa thuốc và nứt vỡ cục bộ khi người dùng ấn lấy viên thuốc. Cấu trúc 3 lớp OP/AL/HSL đảm nhiệm đồng thời việc hiển thị thông tin in ấn, cản sáng ẩm và tạo mối hàn kín khít với đế vỉ.

Hiệu quả đóng gói vỉ PTP phụ thuộc trực tiếp vào độ đồng đều của lá nhôm Hard Temper, độ bám mực của lớp OP và tính tương thích của lớp keo HSL với màng định hình trên máy ép vỉ. Xưởng bao bì Đông Âu hiện cung ứng màng nhôm vỉ bấm 20 – 25 micron sản xuất theo hệ thống ISO 15378, sẵn sàng cung cấp mẫu cuộn chạy thử nghiệm thực tế tại nhà máy của khách hàng.

Xưởng bao bì Đông Âu đồng hành cùng nhà máy dược tư vấn cấu trúc, chạy thử mẫu và cung ứng màng nhôm PTP chuẩn ISO 15378
Doanh nghiệp có thể cung cấp thông số màng định hình, khổ cuộn và tốc độ máy ép vỉ để đội ngũ kỹ sư Đông Âu gửi mẫu màng nhôm PTP chạy thử nghiệm trước khi sản xuất đại trà.
Tư vấn kỹ thuật bao bì B2B Đông Âu Packing – Báo giá trực tiếp nhà máy: 0915 169 396
