Lỗi in ảnh hưởng mã vạch là vấn đề dễ bị bỏ qua trong quá trình sản xuất bao bì màng ghép. Mã EAN-13, ITF-14 hay QR Code có thể nhìn vẫn rõ bằng mắt thường nhưng máy quét lại không nhận diện được do vùng trống bị lấn, độ tương phản thấp, kích thước sai hoặc hình dạng mã bị biến dạng trong quá trình in và gia công.
Với bao bì dùng trong bán lẻ và logistics, mã vạch không chỉ là một chi tiết đồ họa. Đây là thành phần giúp hệ thống nhận diện sản phẩm, quản lý hàng hóa và truy xuất dữ liệu. GS1 khuyến nghị kiểm tra nhiều yếu tố như vùng trống, độ tương phản, màu sắc, kích thước, chiều cao mã và tình trạng vật lý của mã sau khi in.
Hậu quả khi mã vạch trên bao bì không thể quét được
Một mã vạch không đọc được có thể tạo ra vấn đề ở nhiều điểm trong chuỗi cung ứng. Tại kho, trung tâm phân phối hoặc điểm bán, nhân viên có thể phải nhập mã thủ công hoặc sử dụng phương án xử lý thay thế. Với những lô hàng có số lượng lớn, việc khắc phục thủ công làm tăng thời gian xử lý và chi phí vận hành.
Với doanh nghiệp sản xuất bao bì, lỗi còn có thể phát hiện muộn hơn, sau khi bao bì đã được in số lượng lớn. Khi đó, việc sửa artwork hoặc in lại toàn bộ lô có thể tốn kém hơn rất nhiều so với kiểm tra mã ngay từ giai đoạn thiết kế và duyệt mẫu.
Một điểm cần phân biệt là EAN-13 và ITF-14 có mục đích sử dụng khác nhau. EAN-13 thường được sử dụng cho sản phẩm bán tại điểm bán lẻ, trong khi ITF-14 chủ yếu dùng cho các đơn vị hàng hóa bên ngoài như thùng hàng, kho và trung tâm phân phối; ITF-14 không dành cho quầy thanh toán bán lẻ thông thường.
4 lỗi in ấn thường ảnh hưởng khả năng đọc mã vạch
Vi phạm vùng trống an toàn Quiet Zone
Quiet Zone là khoảng trống xung quanh mã vạch giúp thiết bị đọc xác định vị trí và bắt đầu giải mã. Với mã vạch tuyến tính, vùng trống ở hai bên mã là thành phần bắt buộc theo quy định tương ứng. GS1 cũng xác nhận Quiet Zone của ITF-14 là bắt buộc.
Trong thiết kế bao bì, lỗi thường xảy ra khi chữ, họa tiết, đường viền hoặc mép hàn được đặt quá gần mã. Khi mã nằm sát mép túi hoặc bị đường gia công cắt vào vùng trống, máy quét có thể gặp khó khăn trong việc xác định ranh giới của biểu tượng.
Với QR Code, vùng trống lại bao quanh cả bốn phía. GS1 quy định Quiet Zone của QR Code bằng 4 lần X-dimension của một module. Việc đưa hình ảnh hoặc màu sắc vào khoảng trống này có thể ảnh hưởng đến khả năng nhận diện.
Vì vậy, Quiet Zone cần được tính ngay trên file thiết kế, không nên xử lý như phần “khoảng trắng còn lại” sau khi bố trí các thành phần đồ họa.

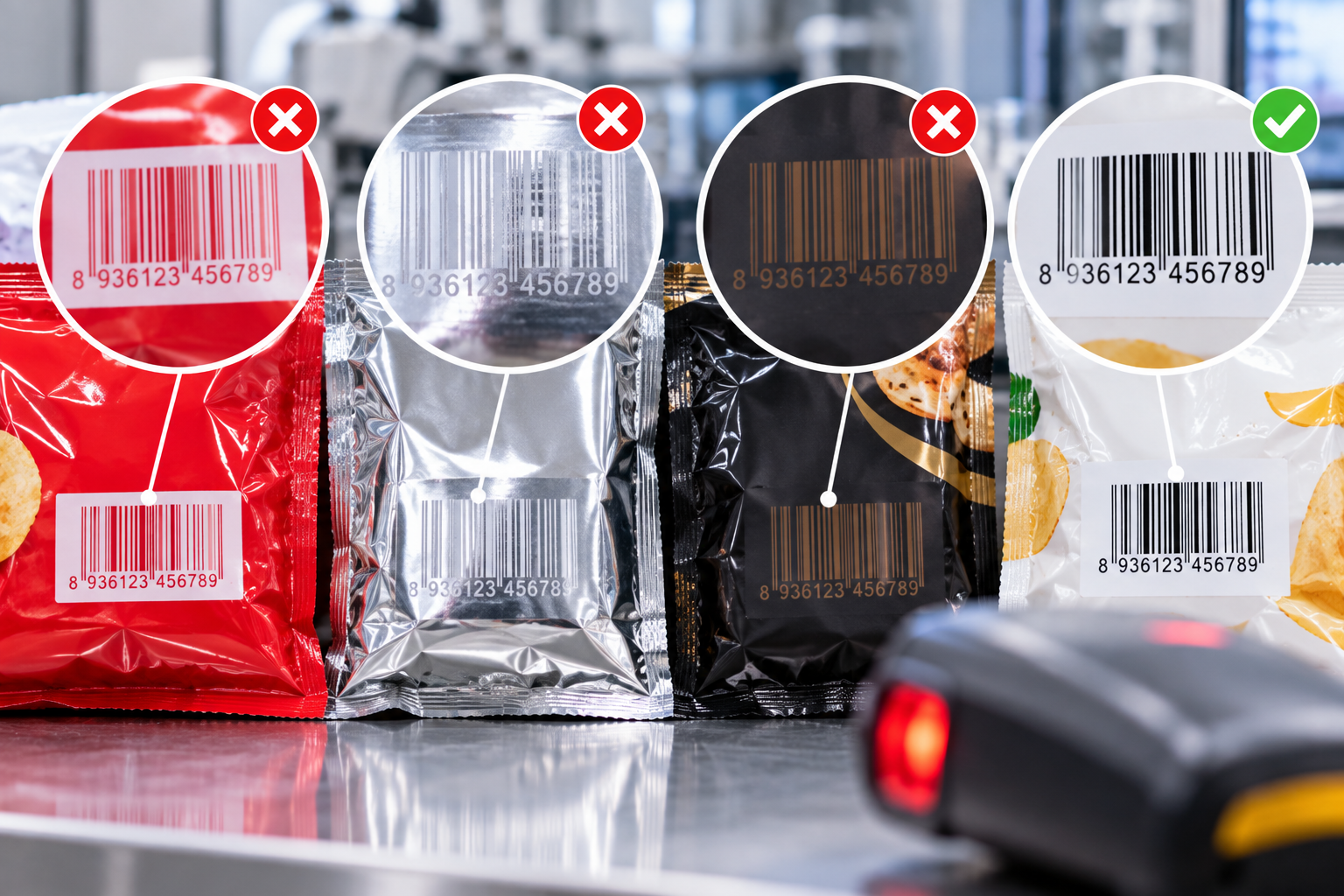

Thiếu độ tương phản giữa mã và nền
Máy quét không đọc mã dựa đơn thuần vào việc mắt người thấy mã “đủ rõ”. Thiết bị phân biệt các vùng sáng và tối dựa trên đặc tính phản xạ ánh sáng của vật liệu.
GS1 xác định Symbol Contrast là sự chênh lệch giữa vùng có độ phản xạ cao nhất và thấp nhất trong mã. Độ tương phản càng tốt thì các vùng sáng và tối càng dễ được thiết bị phân biệt.
Đây là lý do những phối màu quá gần nhau có thể tạo ra rủi ro. Không nên chỉ dựa vào cảm nhận trên màn hình thiết kế để đánh giá khả năng quét thực tế.
Đặc biệt với bao bì màng ghép có bề mặt kim loại hóa hoặc lá nhôm, độ phản xạ của nền có thể ảnh hưởng đến kết quả đọc. Những thiết kế sử dụng màu mã đặc biệt cần được kiểm tra bằng thiết bị đo hoặc mẫu in thực tế trước khi sản xuất hàng loạt.
Biến dạng tỷ lệ bước vạch do quá trình in và gia công
Mã vạch tuyến tính được cấu tạo từ các thanh có chiều rộng và khoảng cách xác định. Nếu vật liệu bị kéo giãn hoặc co lại trong quá trình in, sấy, ghép hoặc gia công, tỷ lệ hình học của mã có thể thay đổi.
Với màng mềm, lực căng là một thông số đặc biệt quan trọng. Nếu lực kéo không ổn định, chiều rộng thực tế của vùng mã có thể khác so với file thiết kế. Khi đó, các thanh hẹp dễ bị biến dạng hơn và khả năng giải mã có thể giảm.
GS1 cũng đưa kích thước biểu tượng, chiều cao mã và vị trí đặt mã vào nhóm yếu tố cần kiểm soát để đảm bảo khả năng đọc.
Đối với túi màng mềm, vị trí mã cũng cần được cân nhắc cùng với đường hàn, nếp gấp và vùng biến dạng khi đóng gói. Một mã được thiết kế đúng trên file nhưng đặt đúng vào vùng thường xuyên bị gấp hoặc kéo căng vẫn có thể gặp vấn đề khi sử dụng thực tế.
Sọc đứt nét, nhòe mực và sai biên vạch
Một mã vạch cần giữ được ranh giới rõ ràng giữa vùng sáng và tối. Trong quá trình in, các lỗi như thiếu mực, mực loang, chấm mực, sọc, mất nét hoặc sai biên có thể làm thay đổi cấu trúc của mã.
GS1 đưa các hiện tượng như vết bẩn, đốm, nhòe và nếp nhăn vào nhóm yếu tố có thể ảnh hưởng đến chất lượng mã in.

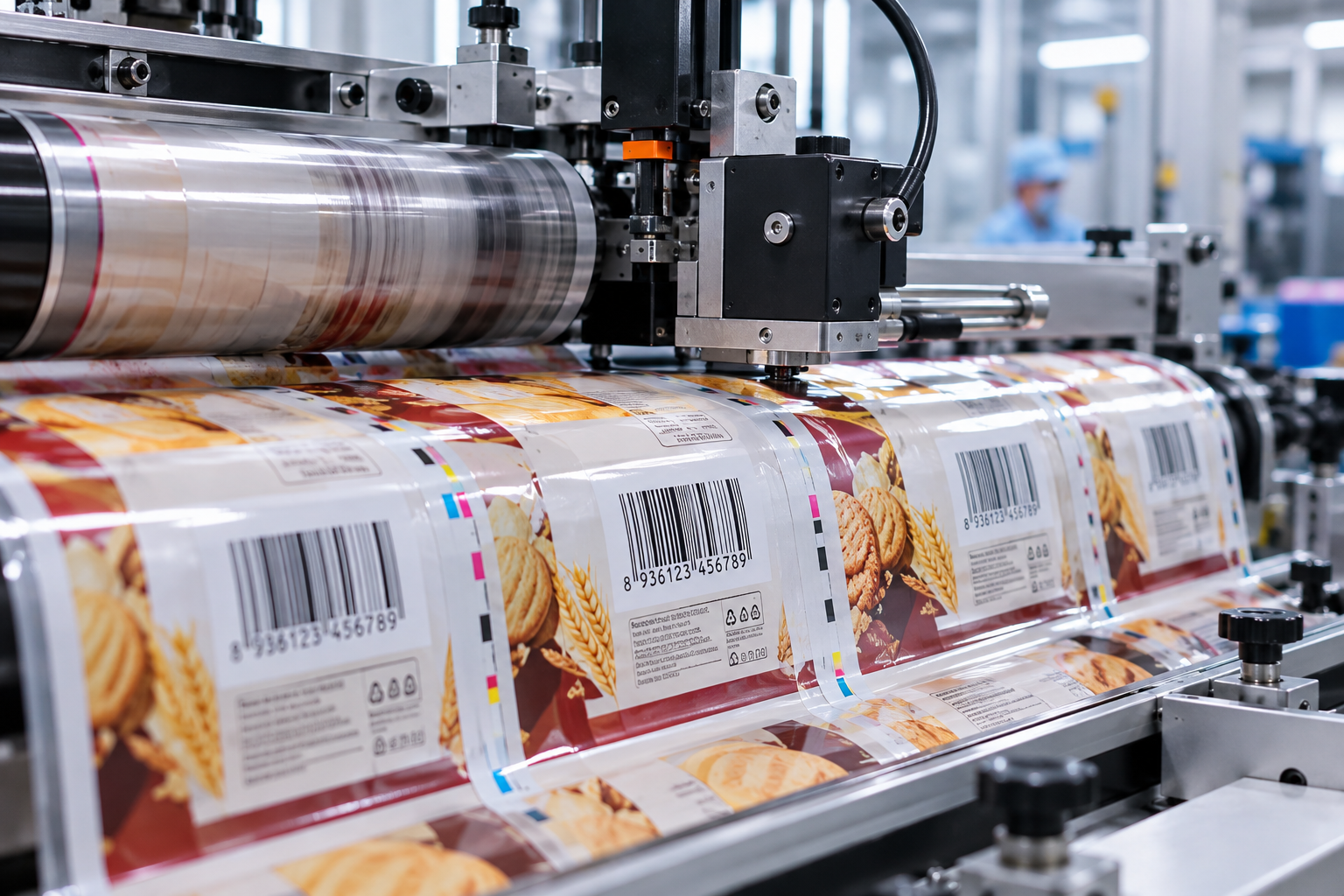

Với in ống đồng, việc kiểm soát lượng mực, tình trạng trục in, dao gạt và lực căng màng có ý nghĩa trực tiếp đối với độ ổn định của hình ảnh. Đông Âu hiện sử dụng công nghệ in ống đồng (Gravure) và Flexo kết hợp với ghép màng, đồng thời công bố quy trình kiểm soát từ nguyên liệu đến thành phẩm.

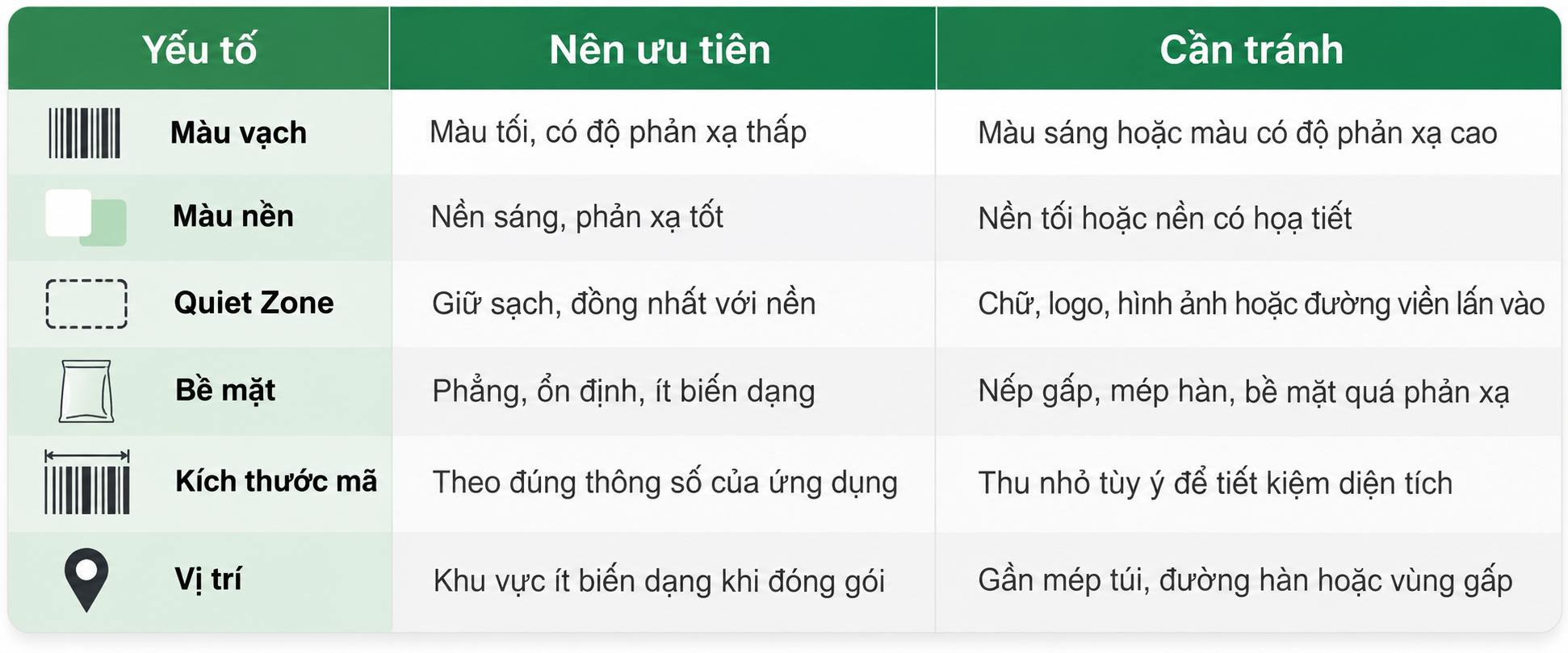

Quy tắc thiết kế và phối màu mã vạch trên bao bì
Không nên xây dựng bảng “màu được phép” theo cách quá đơn giản như chỉ chia thành màu tốt và màu xấu. Khả năng đọc phụ thuộc vào độ phản xạ thực tế của màu mực, nền vật liệu, công nghệ in và thiết bị quét.
Một số nguyên tắc thiết kế có thể tham khảo:
Với mã 2D, GS1 lưu ý rằng việc thay đổi màu sắc, hình dạng hoặc đưa đồ họa vào vùng Quiet Zone có thể ảnh hưởng đến khả năng nhận diện. Đối với QR Code, khoảng trống cần được duy trì ở cả bốn phía.
Ngoài ra, không nên đặt mã quá sát mép bao bì. GS1 cũng khuyến nghị xem xét vị trí mã dựa trên quá trình đóng gói, phân phối và xử lý sản phẩm.
Kiểm định chất lượng mã vạch bằng máy đo chuyên dụng
Kiểm tra bằng một chiếc máy quét cầm tay chỉ trả lời được câu hỏi “mã có đọc được ở điều kiện này hay không”. Để đánh giá chất lượng mã in một cách có hệ thống, GS1 khuyến nghị sử dụng barcode verifier phù hợp với các tiêu chuẩn ISO/IEC liên quan. Thiết bị có thể đo nhiều thông số và đưa ra điểm chất lượng tổng thể.
Đối với mã vạch tuyến tính, ISO/IEC 15416 được sử dụng để đánh giá các thông số chất lượng. Kết quả tổng thể được biểu thị trên thang từ 0 đến 4 và được tính từ nhiều lần quét theo quy trình xác định.
Không nên mặc định rằng mọi mã đều phải đạt “B trở lên”. Mức chất lượng tối thiểu phụ thuộc vào loại mã và ứng dụng cụ thể theo các bảng thông số của GS1. Với mã 2D, GS1 sử dụng ISO/IEC 15415 và các tiêu chí như độ tương phản, độ đồng đều hình học, lỗi cố định và khả năng giải mã.
Với bao bì màng ghép, quy trình kiểm tra nên được thực hiện trên mẫu in thực tế, sau khi đã hoàn thành các công đoạn có thể ảnh hưởng đến hình dạng mã. Đây là cách phát hiện những vấn đề mà file thiết kế hoặc bản proof trên màn hình không thể hiện được, chẳng hạn co giãn màng, mép hàn lấn vùng trống hoặc biến dạng sau gia công.
Kết luận
Lỗi in ảnh hưởng mã vạch thường không đến từ một nguyên nhân duy nhất. Quiet Zone bị lấn, tương phản không đủ, kích thước sai, biến dạng do lực căng hoặc lỗi nhòe mực đều có thể làm giảm khả năng đọc của mã. Vì vậy, kiểm soát mã vạch cần bắt đầu từ thiết kế, tiếp tục trong quá trình in và được xác nhận bằng mẫu thực tế trước khi sản xuất đại trà.
Với bao bì màng ghép, việc kiểm soát mã càng cần được đặt trong mối liên hệ với vật liệu và công nghệ gia công. Đông Âu hiện triển khai in ống đồng, Flexo, ghép màng và gia công bao bì, đồng thời kiểm soát chất lượng xuyên suốt quá trình sản xuất.
Thay vì chỉ thử quét bằng một thiết bị tại nhà máy, doanh nghiệp nên xác định yêu cầu GS1 áp dụng cho từng loại mã, kiểm tra kích thước và Quiet Zone trên artwork, đánh giá màu trên vật liệu thực tế và sử dụng thiết bị Barcode Verifier khi cần xác nhận chất lượng. Cách kiểm soát này giúp giảm nguy cơ mã vạch gặp lỗi sau khi cả lô bao bì đã được sản xuất.
