Trong ngành sản xuất bao bì mềm phức hợp, in ống đồng bao bì màng ghép (Rotogravure Printing) được đánh giá là công nghệ in ấn công nghiệp đỉnh cao nhất hiện nay, đóng vai trò quyết định đến diện mạo thương hiệu và tính thẩm mỹ của sản phẩm trên kệ hàng bán lẻ. Công nghệ này vận hành dựa trên nguyên lý in lõm trực tiếp: mực in được chứa trong hàng triệu vi lỗ tram (cells) khắc trên bề mặt trục thép mạ đồng và truyền trực tiếp lên các màng nhựa như BOPP, PET, PA, CPP với độ phân giải tram siêu mịn từ 175 đến 200 LPI. Nhờ tốc độ vận hành vượt trội từ 150 đến 250 mét/phút, hệ thống mắt thần tự động bù trừ sai số chồng màu dưới 0.05mm và kiểm soát độ lệch màu quang học Delta E < 2.0, in ống đồng mang lại dải chuyển màu mượt mà, độ sắc nét tuyệt đối và tính đồng nhất 100% giữa các lô hàng lớn. Tại Đông Âu Packing, dàn máy in ống đồng tự động 9 màu hiện đại kết hợp 100% dòng mực không Toluen và Benzen, đáp ứng trọn vẹn các tiêu chuẩn an toàn thực phẩm khắt khe và tiêu chuẩn phòng sạch bao bì dược phẩm ISO 15378.

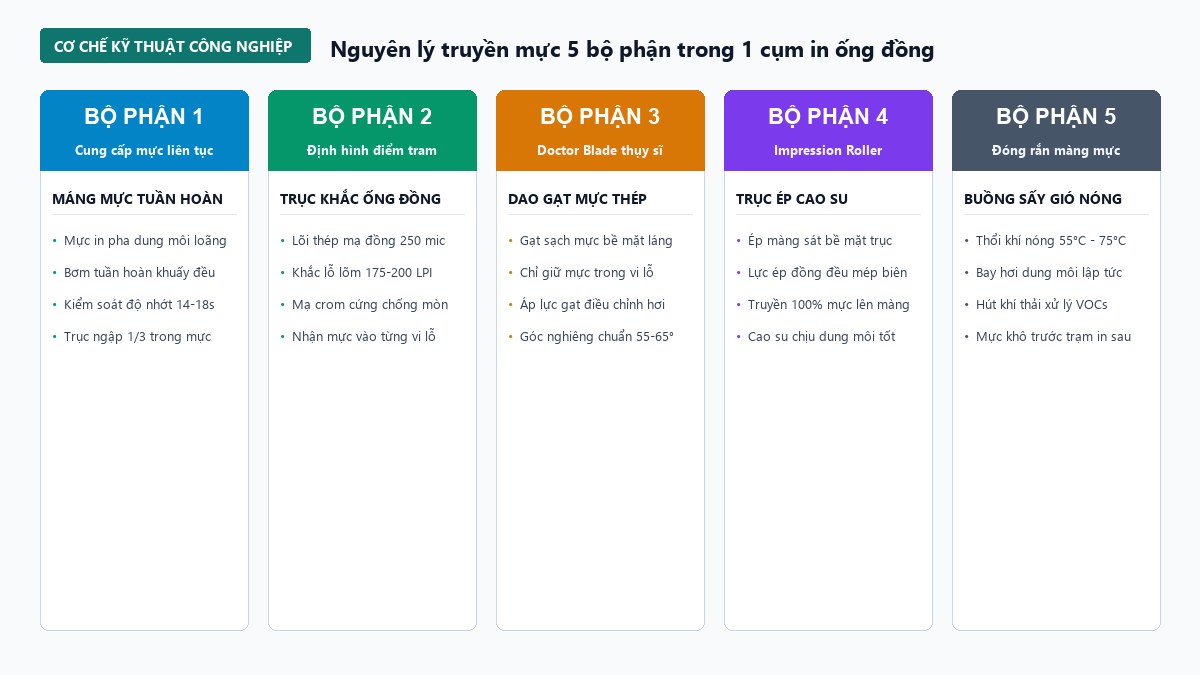

Nguyên lý vận hành của công nghệ in ống đồng bao bì màng ghép
Công nghệ in ống đồng là phương pháp in lõm cơ học, trong đó các phần tử in (hình ảnh, chữ viết, hoa văn) nằm thấp hơn bề mặt không in của trục. Mỗi màu in trong bản thiết kế được bố trí tại một tháp in (Print Unit) riêng biệt hoạt động đồng bộ qua chuỗi 5 bộ phận cơ khí chính xác:
1. Máng cấp mực và bơm tuần hoàn: Mực in được pha loãng với dung môi theo tỷ lệ chuẩn và bơm liên tục vào máng mực. Trục in ống đồng ngập khoảng 1/3 chu vi trong máng để mực thấm đẫm vào từng vi lỗ tram.
2. Trục khắc ống đồng mạ crom: Được chế tạo từ phôi thép liền khối, mạ lớp đồng dày 200 – 300 micron và khắc hàng triệu vi lỗ lõm hình kim tự tháp. Bề mặt ngoài cùng được mạ một lớp crom cứng dày 10 – 15 micron nhằm chống trầy xước và mài mòn hóa học khi tiếp xúc liên tục với dao gạt.
3. Dao gạt mực thép (Doctor Blade): Lưỡi dao thép hợp kim Thụy Sĩ siêu mỏng được tỳ nghiêng một góc từ 55 đến 65 độ so với bề mặt trục in. Dưới áp lực khí nén ổn định, dao gạt sạch 100% lượng mực thừa bám trên các vùng không in, chỉ giữ lại lượng mực nằm sâu bên trong các vi lỗ tram.
4. Trục ép in cao su (Impression Roller): Dưới tác dụng của lực ép nén đàn hồi cao su, màng nhựa được ép sát vào bề mặt trục đồng. Lực căng bề mặt kết hợp lực mao dẫn hút toàn bộ mực in từ các vi lỗ tram truyền lên bề mặt màng cuộn.
5. Buồng sấy nhiệt gió nóng độc lập: Ngay sau khi nhận mực, màng cuộn đi qua buồng sấy nhiệt đối lưu nhiệt độ 55°C – 75°C để dung môi bay hơi lập tức, làm khô màng mực hoàn toàn trước khi tiến vào trạm in màu tiếp theo, triệt tiêu nguy cơ lem màu hay dính mặt lưng.
Chất lượng bản in ống đồng phụ thuộc rất lớn vào độ bám dính của mực trên màng nền. Tìm hiểu chi tiết màng opp là gì sẽ giúp các nhà thiết kế nắm rõ đặc tính sức căng bề mặt màng nhựa cần xử lý corona đạt trên 38 dynes/cm để lớp mực in ống đồng bám dính bền chặt tuyệt đối.

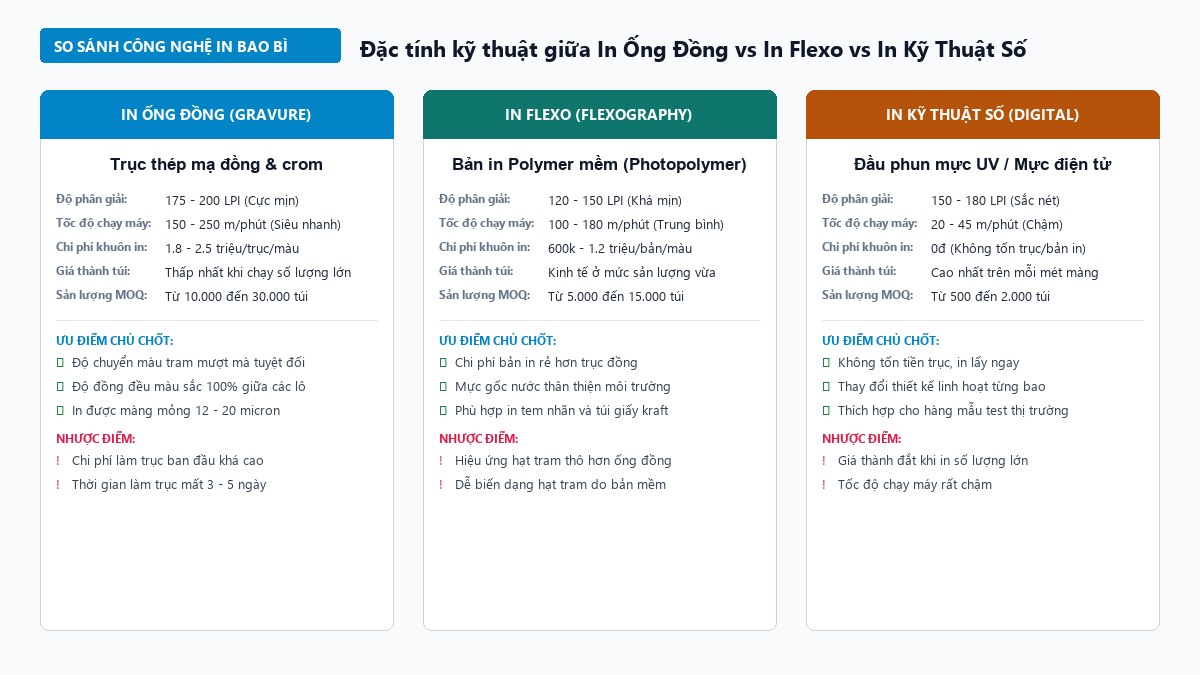

Bảng so sánh in ống đồng vs in flexo vs in kỹ thuật số bao bì
Mỗi công nghệ in ấn bao bì sở hữu những ưu thế kỹ thuật và ngưỡng sản lượng kinh tế riêng biệt. Dưới đây là bảng đối chiếu trực quan 6 tiêu chí cốt lõi giữa 3 phương pháp in phổ biến hiện nay:
| Tiêu chí kỹ thuật & kinh tế | In ống đồng (Rotogravure) | In Flexo (Bản Polyme) | In kỹ thuật số (Digital) |
|---|---|---|---|
| 1. Độ phân giải tram ảnh | 175 – 200 LPI (Siêu mịn, không hạt) | 120 – 150 LPI (Hạt tram thô hơn) | 150 – 180 LPI (Sắc nét) |
| 2. Tốc độ chạy máy công nghiệp | 150 – 250 mét/phút | 100 – 180 mét/phút | 20 – 45 mét/phút (Rất chậm) |
| 3. Chi phí khuôn in ban đầu | 1.800.000 – 2.500.000đ / trục / màu | 600.000 – 1.200.000đ / bản / màu | 0đ (Không tốn khuôn in) |
| 4. Đơn giá túi ở sản lượng lớn | Thấp nhất (Tối ưu chi phí sản xuất) | Trung bình | Rất cao (Đắt gấp 2 – 3 lần) |
| 5. Độ bền & Tính đồng nhất màu | Độ đồng đều 100% qua hàng triệu mét | Dễ lệch màu do bản polyme giãn nở | Độ phủ mực nền lớn kém đồng đều |
| 6. Sản lượng tối thiểu (MOQ) | Từ 10.000 – 20.000 túi (hoặc 300kg) | Từ 5.000 – 15.000 túi | Từ 500 – 2.000 túi |
Đối với các nhãn hàng tiêu dùng nhanh (FMCG) có kế hoạch sản xuất lâu dài, in ống đồng luôn là sự lựa chọn số một về chất lượng thẩm mỹ và hiệu quả kinh tế quy mô.
4 tiêu chuẩn kỹ thuật kiểm soát màu sắc chuẩn xác tại xưởng in
Để kiểm soát toàn diện các cuộn màng in ống đồng đạt chuẩn màu thiết kế và chạy ổn định trên dây chuyền đóng gói, kỹ sư Đông Âu Packing kiểm soát nghiêm ngặt 4 thông số kỹ thuật then chốt:
1. Kiểm soát độ nhớt mực in bằng phễu Zahn Cup #2: Độ nhớt mực quyết định trực tiếp đến độ đậm nhạt và khả năng truyền mực từ vi lỗ lên màng. Tại xưởng Đông Âu, độ nhớt mực in luôn được duy trì ổn định ở mức 14 đến 18 giây (đo bằng cốc Zahn Cup số 2 ở nhiệt độ phòng 25°C), kết hợp hệ thống châm dung môi tự động bù trừ lượng bay hơi trong suốt ca chạy máy.

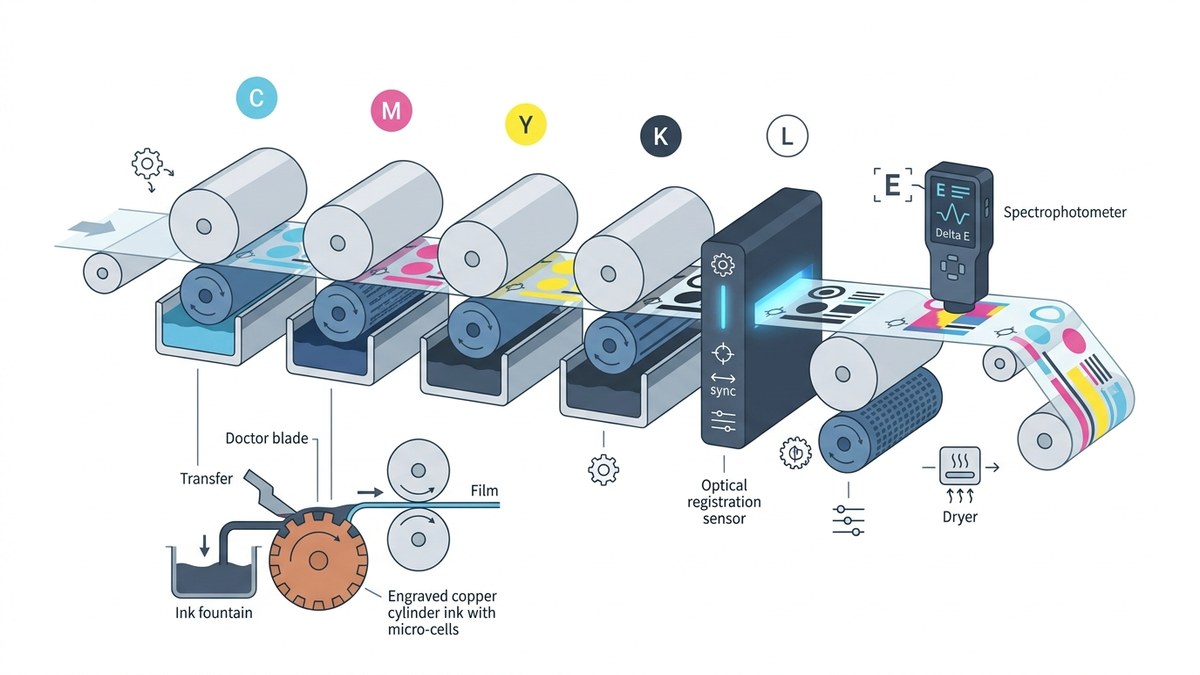

2. Hệ thống mắt thần quang học tự động bù trừ chồng màu (Auto Register Control): Ở tốc độ 200m/phút, các bước sóng màng nhựa rất dễ bị biến dạng do lực kéo. Hệ thống mắt thần quang học quét liên tục các vạch chữ thập (Register Marks) ở mép biên màng, tự động điều khiển động cơ servo vi chỉnh vị trí trục in với sai số chồng màu dưới 0.05mm, triệt tiêu hoàn toàn hiện tượng bóng mờ hay nhòe chữ.
3. Đo độ sai lệch màu quang học Delta E < 2.0 bằng máy Spectrophotometer: Trước khi chạy hàng loạt và định kỳ mỗi 1.000 mét màng, kỹ thuật viên KCS sử dụng máy quang phổ đo màu kiểm tra các vùng màu pha thương hiệu. Chỉ số sai lệch màu Delta E luôn được kiểm soát chặt chẽ dưới 2.0 theo không gian màu CIE L*a*b*, đảm bảo màu sắc thực tế chuẩn xác so với mẫu đối chứng đã ký duyệt.
4. Kiểm soát lực căng cuộn (Tension Control) đa vùng: Màng nhựa mỏng như PET 12mic hay OPP 20mic rất nhạy cảm với lực kéo giãn. Hệ thống phanh từ tính và trục nhảy (Dancer Roller) điều khiển lực căng màng đồng đều từ trục xả đến trục thu, ngăn chặn triệt để hiện tượng dãn màng làm sai lệch bước in.
Chỉ số Delta E biểu thị mức độ sai lệch màu sắc giữa bản in thực tế và màu chuẩn thiết kế. Trong tiêu chuẩn in ống đồng chuyên nghiệp, Delta E < 1.0 là mắt thường hoàn toàn không phân biệt được; Delta E từ 1.0 đến 2.0 chỉ chuyên gia màu sắc nhìn kỹ mới phát hiện; và Delta E > 3.0 là lỗi lệch màu mắt thường thấy rõ. Đông Âu Packing cam kết kiểm soát Delta E < 2.0 trên 100% ấn phẩm bao bì xuất xưởng.
Trong các dòng sản phẩm bao bì thực phẩm ăn liền, mực in ống đồng bắt buộc phải tuân thủ nghiêm ngặt tiêu chuẩn không phát sinh mùi hóa chất và không chứa dung môi Toluen độc hại để tránh thôi nhiễm làm biến chất hương vị đồ ăn.
Khắc phục 4 lỗi in ống đồng thường gặp trên máy đóng gói
Một cuộn màng in đẹp mắt nhưng không chạy ổn định trên máy đóng gói tự động của khách hàng là sự lãng phí lớn. Dưới đây là 4 sự cố thực chiến và giải pháp kiểm soát tại xưởng:
1. Lỗi mực in bị tróc hoặc dính mặt sau (Blocking): Nguyên nhân do buồng sấy chưa làm khô triệt để lượng dung môi trong mực hoặc nhiệt độ cuộn thu quá nóng. Giải pháp: Đông Âu sử dụng dàn sấy gió nóng công suất cao, tăng thời gian sấy và lắp đặt quạt làm mát màng trước khi cuộn lại.
2. Lỗi sọc mực dọc bản in (Doctor Blade Streaks): Do dao gạt mực bị mẻ cạnh hoặc có hạt bụi kim loại kẹt dưới lưỡi dao. Giải pháp: Thay thế lưỡi dao định kỳ sau mỗi 50.000 mét in và lắp lưới lọc từ tính thu hồi mạt kim loại trong máng mực tuần hoàn.
3. Lỗi lệch bước in hoặc mất vạch mắt thần (Eye-mark misreading): Do vạch mắt thần in quá mờ hoặc độ tương phản quang học giữa vạch và nền màng không đủ lớn khiến cảm biến máy đóng gói không nhận diện được. Giải pháp: Thiết kế vạch mắt thần có độ dày tối thiểu 3 – 5mm, sử dụng màu đen hoặc màu đậm có độ cản quang cao trên nền trắng lót.
4. Lỗi biến dạng co màng do nhiệt độ sấy quá mức: Khi in trên các màng nhựa nhạy nhiệt như PE hoặc PVC, nhiệt độ sấy buồng gió quá cao (> 70°C) làm màng co rút không đều. Giải pháp: Điều chỉnh nhiệt độ sấy phân đoạn theo từng buồng và tối ưu hóa hệ dung môi bay hơi nhanh.
Doanh nghiệp có thể tham khảo thêm bài viết phân tích cách tính giá túi màng ghép để hiểu rõ công đoạn in ấn ống đồng chiếm tỷ trọng bao nhiêu phần trăm trong tổng cơ cấu giá thành sản xuất.

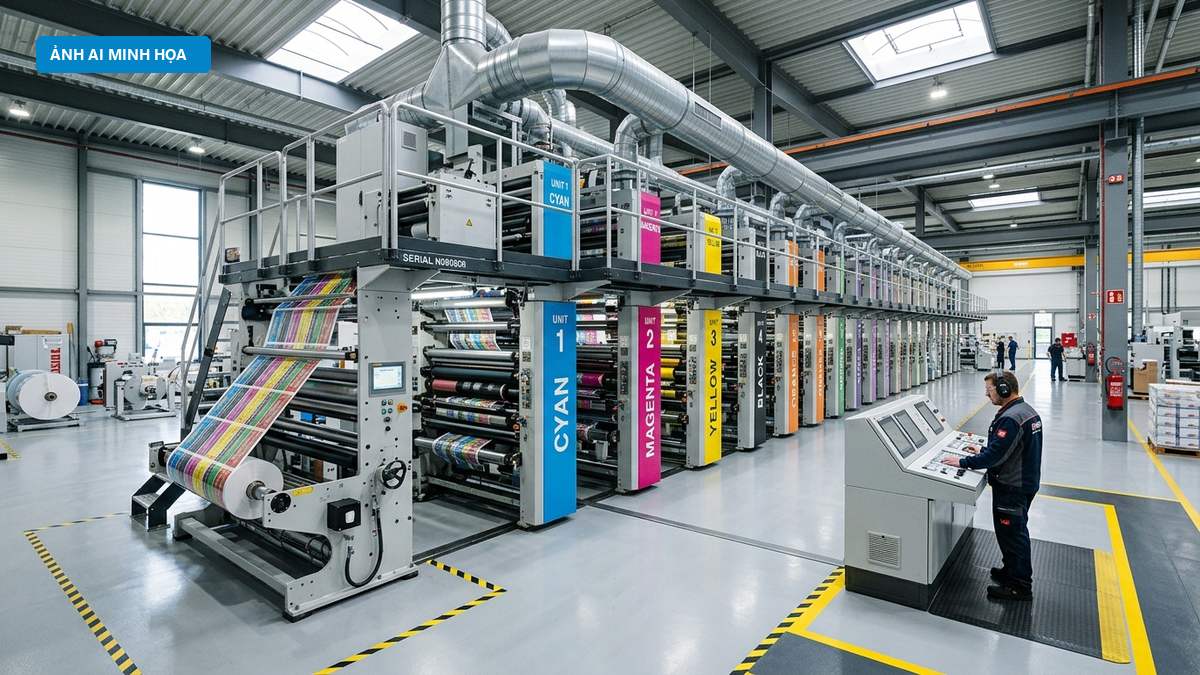

Năng lực dàn máy in ống đồng 9 màu tại nhà máy Đông Âu
Nhà máy Đông Âu Packing tại KCN Quế Võ, Bắc Ninh sở hữu dàn máy in ống đồng công nghiệp tự động thế hệ mới với 9 cụm in liên hoàn, cho phép in cùng lúc hệ 4 màu CMYK chuẩn kết hợp 5 màu pha thương hiệu hoặc tráng phủ vec-ni mờ cục bộ (Spot UV / Matt Varnish) tạo hiệu ứng tương phản cao cấp.
Hệ thống vận hành trong môi trường phòng sạch kiểm soát bụi, nhiệt độ và độ ẩm đạt chứng nhận ISO 15378 và ISO 9001:2015. Toàn bộ dòng mực in được nhập khẩu từ các thương hiệu hàng đầu Nhật Bản và Đức, cam kết không tồn dư Toluen và Benzen, đáp ứng 100% quy chuẩn vệ sinh an toàn thực phẩm của Bộ Y Tế (QCVN 12-1:2011/BYT) và các tiêu chuẩn xuất khẩu quốc tế khắt khe.
Câu hỏi thường gặp về công nghệ in ống đồng bao bì
Dưới đây là giải đáp chi tiết cho những thắc mắc kỹ thuật của khách hàng khi lựa chọn công nghệ in ống đồng bao bì màng ghép:
Công nghệ in ống đồng in được trên hầu hết các loại màng nhựa polymer công nghiệp: màng BOPP (bóng và mờ), màng PET (Polyester), màng PA (Nylon BOPA), màng CPP, màng nhôm AL và màng mạ MPET với điều kiện bề mặt màng đã được xử lý corona đạt độ bám dính tiêu chuẩn.
Màng nhựa bao bì thường trong suốt hoặc ánh kim (màng nhôm). Lớp mực trắng (White Ink) đóng vai trò làm lớp nền chặn sáng, giúp các màu sắc in bên trên (CMYK) hiển thị rực rỡ, chân thực và không bị chìm hay biến đổi màu khi đựng sản phẩm tối màu bên trong.
Nhà máy Đông Âu sử dụng 100% dòng mực in thân thiện không chứa hợp chất thơm Toluen và Benzen (Non-Toluene / Non-Benzene Inks), hoàn toàn không để lại mùi dung môi dư và được kiểm nghiệm đạt chuẩn an toàn thực phẩm QCVN 12-1:2011/BYT và FDA Hoa Kỳ.
Trước khi chạy hàng loạt, xưởng luôn in test proof thực tế trên chính chất liệu màng đã chọn và gửi bài in mẫu để khách hàng ký duyệt màu đối chứng. Toàn bộ quá trình chạy máy hàng loạt đều căn cứ theo mẫu ký này với độ lệch Delta E dưới 2.0.
Kết luận
Công nghệ in ống đồng bao bì màng ghép là giải pháp sản xuất công nghiệp tối ưu nhất giúp các thương hiệu tạo dựng hình ảnh bao bì sắc sảo, bền màu và đồng nhất trên từng mét màng thành phẩm. Sự kết hợp giữa hệ thống máy in 9 màu tự động hiện đại, công nghệ kiểm soát màu quang học Delta E nghiêm ngặt và dòng mực an toàn thực phẩm tại Đông Âu Packing chính là bệ phóng vững chắc giúp nâng tầm giá trị thương hiệu và mở rộng thị trường cho mọi dòng sản phẩm của quý doanh nghiệp.
