Đầu tư hệ thống xử lý khí thải in ống đồng đồng bộ và đạt chuẩn môi trường là yêu cầu bắt buộc đối với mọi nhà máy sản xuất bao bì màng ghép phức hợp hiện đại. Đặc thù của công nghệ in ống đồng tốc độ cao đòi hỏi sử dụng lượng lớn mực in pha dung môi hữu cơ bay hơi nhanh (VOCs) như Ethyl Acetate, Toluene hay cồn IPA để đáp ứng thời gian khô tức thì trên màng film nhựa.
Nếu không được thu gom và xử lý bài bản, lượng khí dung môi nồng nặc này không chỉ gây ô nhiễm nghiêm trọng khu dân cư lân cận, tiềm ẩn nguy cơ xử phạt nặng từ cơ quan chức năng mà còn tạo hiểm họa cháy nổ cực kỳ khó lường do tích tụ tĩnh điện. Bài viết này từ đội ngũ kỹ sư an toàn môi trường (HSE) tại Đông Âu Packing sẽ phân tích chi tiết công nghệ lò đốt nhiệt tái sinh RTO, hệ thống thu hồi dung môi tuần hoàn và các quy chuẩn kỹ thuật quốc gia bắt buộc phải tuân thủ.

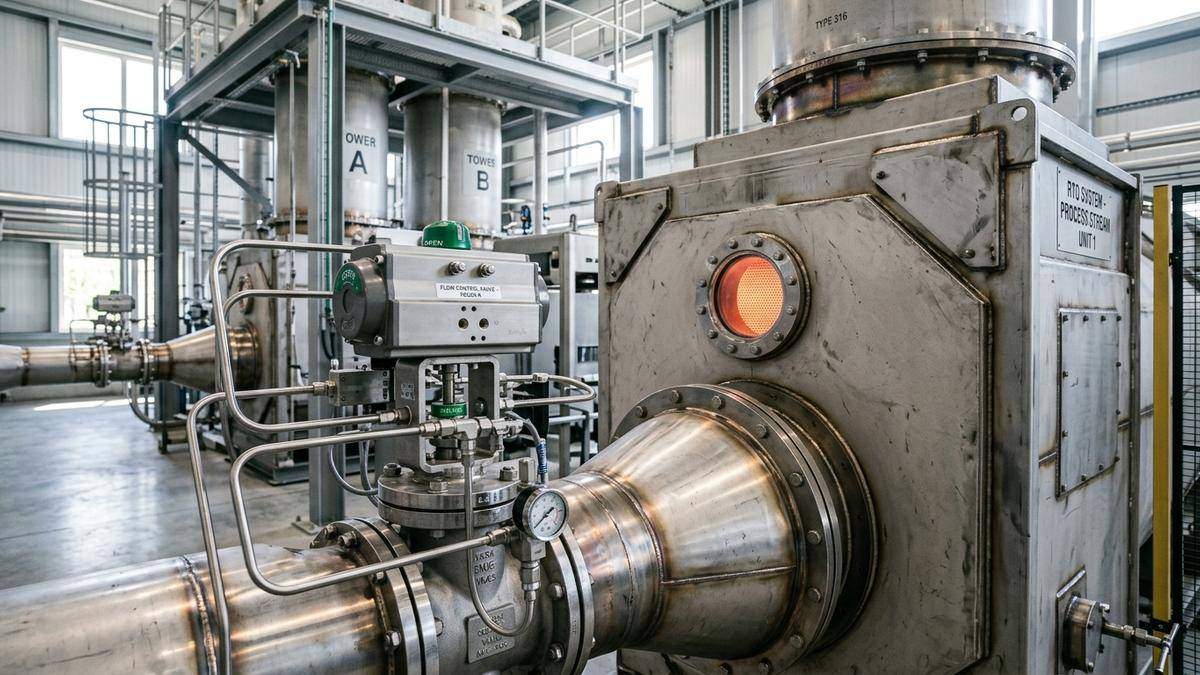

Chi tiết buồng đốt nhiệt gốm sứ chịu nhiệt 800°C và hệ thống van khí nén kiểm soát lưu lượng dòng khí VOCs.
Đặc thù độc hại và nguy cơ cháy nổ của khí thải ngành in ống đồng
Trong dây chuyền in ống đồng công nghiệp từ 7 đến 10 màu, hầm sấy của mỗi trạm màu liên tục thổi luồng khí nóng từ 50°C đến 70°C để làm bay hơi dung môi trong màng mực. Dòng khí thải này mang những đặc tính nguy hại phức tạp:
- Thành phần hợp chất hữu cơ dễ bay hơi (VOCs): Khí thải chủ yếu chứa hỗn hợp Ethyl Acetate (khoảng 40% – 60%), Toluene (20% – 30%), Methyl Ethyl Ketone (MEK) và Isopropanol (IPA). Các dung môi này có mùi hăng gắt đặc trưng, dễ gây kích ứng niêm mạc mắt, ảnh hưởng tiêu cực tới hệ thần kinh trung ương và đường hô hấp của công nhân nếu hít phải trong thời gian dài.
- Nguy cơ bắt cháy nổ khi vượt giới hạn LEL: Hầu hết dung môi in ấn đều có điểm chớp cháy rất thấp (Ethyl Acetate có điểm chớp cháy chỉ -4°C). Khi nồng độ hơi dung môi trong đường ống xả tích tụ vượt ngưỡng giới hạn nổ dưới (LEL – Lower Explosive Limit, thường từ 1.2% đến 2.2% theo thể tích), chỉ cần một tia lửa điện nhỏ từ tĩnh điện ma sát của màng cuộn cũng có thể kích nổ toàn bộ hệ thống đường ống.
- Gánh nặng pháp lý từ cơ quan quản lý môi trường: Các đoàn thanh tra môi trường thường xuyên lấy mẫu đột xuất bằng thiết bị phân tích quang học tại ống khói xả thải. Nếu nồng độ VOCs vượt quy chuẩn, nhà máy sẽ đối mặt với mức phạt hành chính từ hàng trăm triệu đồng, kèm theo hình phạt bổ sung đình chỉ hoạt động để khắc phục.
Các công nghệ xử lý khí thải VOCs đạt chuẩn môi trường hiện nay
Tùy thuộc vào nồng độ dung môi và lưu lượng khí thải phát sinh (từ 10.000 đến 60.000 m3/h), các nhà máy bao bì áp dụng ba giải pháp xử lý chuyên biệt sau đây:

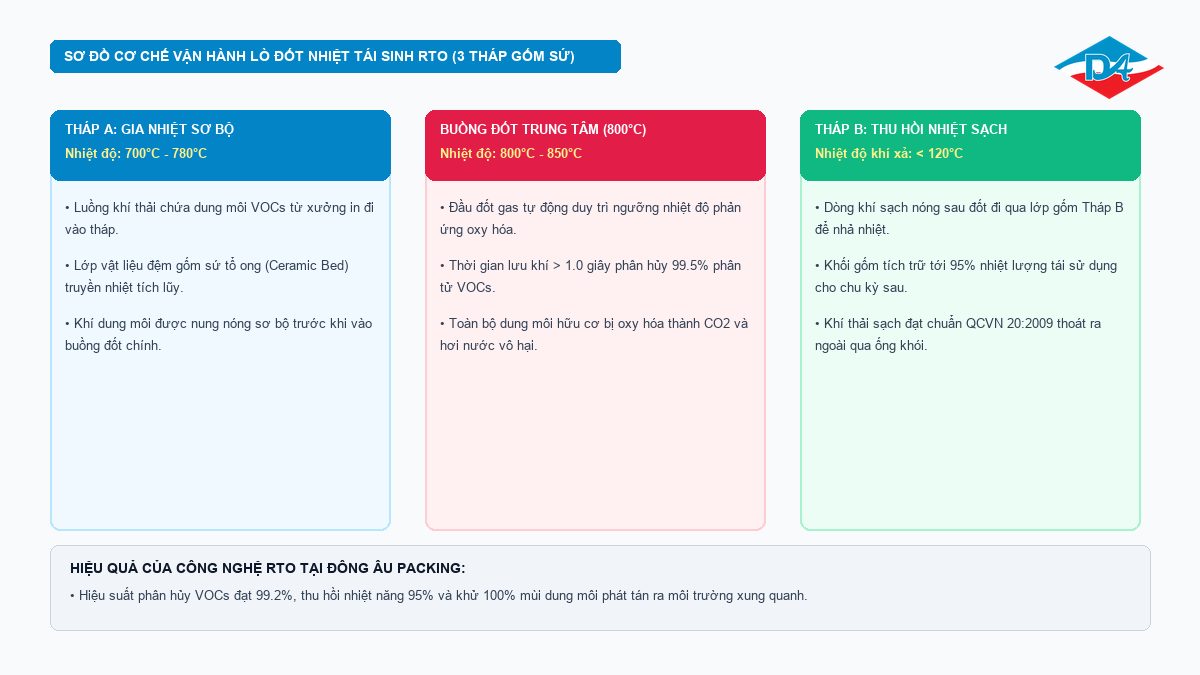

Nguyên lý 3 tháp gốm sứ: gia nhiệt sơ bộ khí thải, oxy hóa triệt để ở 800°C và thu hồi 95% nhiệt sạch.
Lò đốt nhiệt tái sinh RTO phân hủy hoàn toàn VOCs ở nhiệt độ cao
Lò đốt nhiệt tái sinh (Regenerative Thermal Oxidizer – RTO) là công nghệ đỉnh cao và ổn định nhất được các tập đoàn bao bì quy mô lớn tin dùng. Hệ thống RTO vận hành theo cơ chế 3 tháp đệm gốm chịu nhiệt (Ceramic Bed):
- Khí dung môi sau khi được quạt hút đẩy qua khối đệm gốm Tháp A sẽ được gia nhiệt sơ bộ từ 60°C lên tới 750°C nhờ nhiệt lượng tích lũy từ chu kỳ trước.
- Dòng khí đi vào buồng đốt trung tâm được duy trì ở nhiệt độ từ 800°C đến 850°C. Với thời gian lưu khí trên 1.0 giây, hơn 99.2% các liên kết hydrocacbon trong phân tử VOCs bị bẻ gãy và oxy hóa hoàn toàn thành khí CO2 và hơi nước vô hại.
- Khí sạch sau phản ứng đốt chảy qua khối đệm gốm Tháp B để truyền lại 95% nhiệt lượng trước khi thoát ra ống khói ở nhiệt độ dưới 110°C, giúp tiết kiệm tối đa nhiên liệu gas đốt bổ sung.
Lò đốt xúc tác nhiệt độ thấp RCO tiết kiệm năng lượng
Hệ thống đốt xúc tác tái sinh (Regenerative Catalytic Oxidizer – RCO) sử dụng lớp chất xúc tác kim loại quý (như Platinum hoặc Palladium) phủ trên bề mặt gốm sứ. Chất xúc tác giúp hạ thấp năng lượng hoạt hóa của phản ứng oxy hóa, cho phép phân hủy hoàn toàn VOCs ở dải nhiệt độ chỉ từ 300°C đến 400°C (thay vì 800°C như RTO). Nhờ đó, lượng nhiên liệu tiêu thụ giảm hơn 40%, phù hợp với các nhà xưởng in ấn có nồng độ dung môi thấp hoặc lưu lượng khí vừa phải.
Hệ thống hấp phụ than hoạt tính kết hợp ngưng tụ thu hồi dung môi
Đối với các phân xưởng sử dụng một loại dung môi chủ đạo như Ethyl Acetate, giải pháp tháp hấp phụ than hoạt tính kết hợp tái sinh bằng hơi nước hoặc khí trơ Nitơ là mô hình kinh tế tuần hoàn lý tưởng. Khí dung môi bị giữ lại trong các vi mao quản của hạt than hoạt tính. Sau đó, dòng hơi nước nóng sẽ giải hấp dung môi và dẫn qua dàn ngưng tụ làm lạnh để thu hồi dung môi lỏng tinh khiết đạt tỷ lệ trên 90%, đưa ngược lại xưởng pha chế mực in.
Sơ đồ tuần hoàn dung môi: thu gom khí thải máy in qua van chống nổ, hấp phụ than hoạt tính và ngưng tụ dung môi tinh khiết.
Quy chuẩn kỹ thuật quốc gia về khí thải công nghiệp bắt buộc tuân thủ
Toàn bộ hệ thống xả thải của nhà máy in bao bì phải được thiết kế và vận hành đáp ứng nghiêm ngặt hai quy chuẩn kỹ thuật quốc gia hiện hành là QCVN 19:2009/BTNMT (khí thải công nghiệp đối với bụi và các chất vô cơ) và QCVN 20:2009/BTNMT (khí thải công nghiệp đối với một số chất hữu cơ):
| Chỉ tiêu khí thải VOCs | Giới hạn tối đa (QCVN 20:2009) | Thực tế kiểm nghiệm tại RTO | Đánh giá tuân thủ môi trường |
|---|---|---|---|
| Toluene (C7H8) | 150 mg/Nm3 (Cột B) | Dưới 15 mg/Nm3 | Đạt chuẩn an toàn tuyệt đối (Vượt 10 lần quy chuẩn) |
| Ethyl Acetate & Este | 200 mg/Nm3 (Cột B) | Dưới 20 mg/Nm3 | Không còn mùi dung môi phát tán |
| Tổng VOCs (Total VOCs) | Giám sát liên tục CEMS | Hiệu suất phân hủy > 99% | Dữ liệu tự động truyền về Sở TN&MT 24/7 |
| Khí CO và NOx phát sinh | QCVN 19:2009/BTNMT | Đầu đốt Low-NOx tối ưu | Đạt chứng nhận kiểm định độc lập |
Kiểm nghiệm nồng độ VOCs và Toluene định kỳ đảm bảo luôn đạt ngưỡng quy chuẩn QCVN 20:2009/BTNMT.
Để minh bạch hóa dữ liệu phát thải với cộng đồng và cơ quan quản lý, nhà máy Đông Âu Packing đã lắp đặt trạm quan trắc khí thải tự động liên tục (CEMS) tại đỉnh ống khói xả thải, truyền dữ liệu thời gian thực 24/7 về Sở Tài nguyên và Môi trường tỉnh Bắc Ninh.
Giải pháp phòng chống cháy nổ an toàn tuyệt đối cho hệ thống xử lý khí
Do nồng độ hơi dung môi trong đường ống có nguy cơ cháy nổ cực kỳ cao, hệ thống xử lý khí thải in ống đồng tại Đông Âu Packing được trang bị 4 lớp bảo vệ an toàn chủ động:

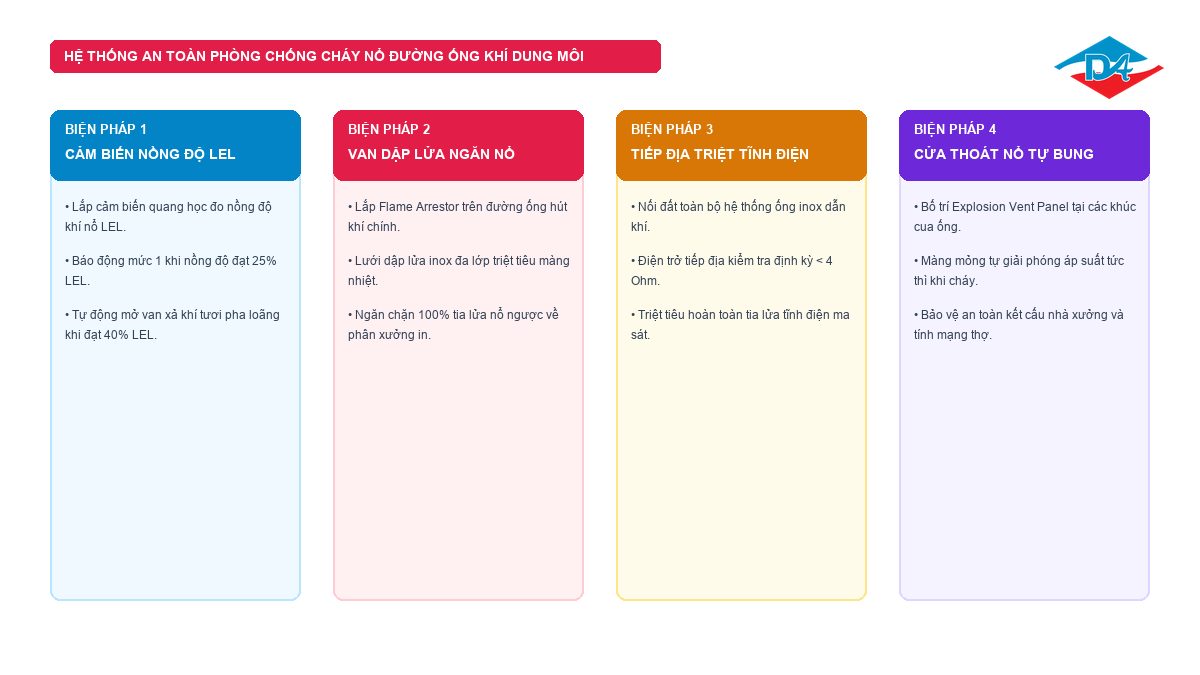

4 biện pháp an toàn bắt buộc: cảm biến nồng độ LEL, van dập lửa Flame Arrestor, tiếp địa tĩnh điện và cửa thoát nổ tự bung.
- Cảm biến nồng độ khí cháy nổ LEL tự động: Được bố trí trực tiếp trên từng nhánh hút khí của máy in. Khi nồng độ hơi dung môi chạm ngưỡng 25% LEL, hệ thống phát tín hiệu cảnh báo; nếu nồng độ vượt 40% LEL, van xả khí tươi (Fresh Air Damper) lập tức mở rộng để pha loãng nồng độ khí xuống mức an toàn trước khi vào lò đốt.
- Van dập lửa ngăn nổ ngược (Flame Arrestor): Lắp đặt trên tuyến ống chính dẫn vào lò đốt RTO. Cụm lưới dập lửa bằng thép không gỉ đa tầng có khả năng làm nguội nhanh luồng sóng nhiệt, ngăn chặn 100% tia lửa nổ ngược từ buồng đốt quay trở lại phân xưởng in.
- Quy trình tiếp địa triệt tiêu tĩnh điện: Toàn bộ đường ống dẫn khí bằng inox 304/316 đều được liên kết cầu nối kim loại qua các mối nối bích và nối đất độc lập với điện trở đo đạc định kỳ dưới 4 Ohm, triệt tiêu hoàn toàn tia lửa tĩnh điện do dòng khí ma sát tốc độ cao sinh ra.
- Cửa thoát nổ an toàn (Explosion Vent Panel): Thiết kế màng nổ tự bung tại các điểm chuyển hướng của đường ống. Trong trường hợp áp suất tăng vọt bất thường, màng nổ sẽ bung ra ngay lập tức để giải phóng áp lực ra khu vực an toàn ngoài trời, bảo vệ toàn vẹn kết cấu nhà xưởng.
Kết luận
Xử lý khí thải in ống đồng không chỉ là nghĩa vụ tuân thủ pháp luật môi trường mà là thước đo chuẩn xác về năng lực quản trị, trách nhiệm xã hội và tầm nhìn phát triển bền vững của doanh nghiệp bao bì. Việc ứng dụng công nghệ lò đốt nhiệt tái sinh RTO kết hợp quy trình an toàn chống cháy nổ nghiêm ngặt giúp nhà máy bảo vệ sức khỏe người lao động, triệt tiêu rủi ro đình chỉ hoạt động và tạo nền tảng vững chắc để tối ưu hóa cách tính chi phí bao bì dài hạn cho khách hàng.
Với 18 năm kinh nghiệm thực chiến và khuôn viên nhà máy hiện đại tại KCN Quế Võ, Bắc Ninh, Đông Âu Packing tự hào vận hành hệ thống xử lý khí thải đạt chuẩn ISO 14001, cam kết mang đến những sản phẩm bao bì màng ghép đạt độ sắc nét hoàn hảo, không tồn dư mùi dung môi và thân thiện tối đa với môi trường.
